当前位置：Home > 产品中心 > 转盘轴承（回转支承） > 四点接触球带法兰回转支承 > 四点接触球内外双法兰VLU
  • 定制法兰轴承
  • 定制法兰轴承
  • 定制法兰轴承
  • 定制法兰轴承
  • 定制法兰轴承
  • 定制法兰轴承
  • ---
  • ---
  • VLU200414ZT
  • VLU200414
  • 四点接触球内外双法兰VLU
  • jpg,gif,jpeg,png,zip,rar
  • 　
    • 产品特点

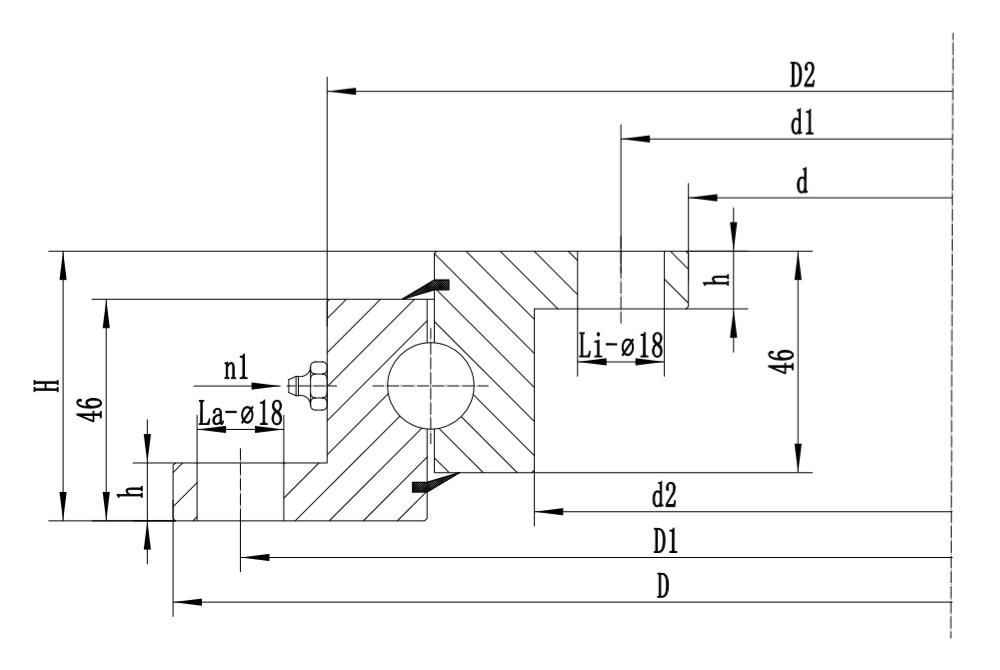

    • 结构图
    • 规格
    型号  尺寸 (mm) 安装尺寸 (mm) 结构尺寸 (mm) 载荷
    Coa    		 重量
    INA No. Rothe Erde No. TG No. Da D di H La Li n1 n2 φ1 φ2 D1 d b h B C Di da (KN) (KG)
    定制法兰轴承 401 233 40 380 260 8 8 14 φ14 298 348 30.5 30.5 320 322 65 11
    定制法兰轴承 401 233 40 380 260 8 8 14 φ14 298 318 30.5 30.5 320 322 65 11
    定制法兰轴承 360 256 19.05 340 276 12 12 φ9 M8 325 2.05 17 17 302 300 240 4.7
    定制法兰轴承 230.20.0400.013  518 304 56 490 332 8 12 18 18 10.5 45.5 45.5 415.5 412.5 250 23.4
    定制法兰轴承 230.20.0400.503  518 304 56 490 332 16 24 18 18 10.5 45.5 45.5 415.5 412.5 250 23
    定制法兰轴承 518 304 56 490 332 8 12 18 φ18 454 368 10 46 46 415 411 480 25.3
    --- 518 304 56 490 332 8 12 18 φ18 456 372 10 46 46 415.5 412.5 620 23.5
    --- SD.505.20.00.C  518 304 56 490 332 8 12 18 φ18 453 375 10 46 46 415.5 412.5 500 24.3
    VLU200414ZT  518 304 56 490 332 8 12 φ18 φ18 458.5 369.5 8.5 47.5 47.5 415.5 412.5 600 26.5
    VLU200414  518 304 56 490 332 8 12 18 18 8.5 47.5 47.5 415.5 412.5 295 23.5
    230.21.0475.013  517 305 56 490 332 8 12 18 18 10.5 45.5 45.5 415.5 412.5 250 23.4
    500 310 52 475 340 8 8 φ13 φ13 374 446 40 40 404 405 370 23
    501 333 40 480 360 12 12 M12 M12 396 446 30.5 30.5 418 420 88 13.6
    501 333 40 480 360 8 8 14.3 φ14.3 396 446 30.5 30.5 418 420 88 13.6
    230.20.0500.013  648 434 56 620 462 10 14 18 18 10.5 45.5 45.5 545.5 542.5 330 31
    230.20.0500.503  648 434 56 620 462 20 28 18 18 10.5 45.5 45.5 545.5 542.5 330 30.4
    648 434 56 620 462 10 14 18 φ18 582 500 11.5 44.5 44.5 542 540 840 33
    648 434 56 620 462 10 14 18 φ18 584 498 10 46 46 544 541 610 33.5
    SD.650.20.00.C  648 434 56 620 462 10 14 18 φ18 583 505 10 46 46 545.5 542.5 660 32
    648 434 56 620 462 10 14 φ18 φ18 582 500 11.5 44.5 44.5 542 540 840 33
    230.20.0500.013  648 434 56 620 462 20 28 φ18 φ18 583 505 10.5 45.5 45.5 545.5 542.5 660 30.4
    VLU200544ZT  648 434 56 620 462 10 14 φ18 φ18 588.5 499.5 8.5 47.5 47.5 545.5 542.5 800 35.4
    VLU200544  648 434 56 620 462 10 14 18 18 8.5 47.5 47.5 545.5 542.5 385 31
    SD.650.20.00.C  648 434 56 620 462 10 14 φ18 φ18 583 505 10 46 46 545.5 542.5 400 31
    230.21.0575.013  647 435 56 620 462 10 14 18 18 10.5 45.5 45.5 545.5 542.5 330 31
    230.20.0600.013  748 534 56 720 562 12 16 18 18 10.5 45.5 45.5 645.5 642.5 390 36.4
    230.20.0600.503  748 534 56 720 562 24 32 18 18 10.5 45.5 45.5 645.5 642.5 390 35.8
    SD.750.20.00.C  748 534 56 720 562 12 16 18 φ18 683 605 10 46 46 645.5 642.5 780 38
    VLU200644ZT  748 534 56 720 562 12 16 φ18 φ18 685 602 8.5 47.5 47.5 645.5 642.5 780 38
    VLU200644ZT  748 534 56 720 562 12 16 φ18 φ18 688.5 599.5 8.5 47.5 47.5 645.5 642.5 900 42
    748 534 56 720 562 12 16 φ18 φ18 685 598 10 46 46 645.5 642.5 780 38
    VLU200644  748 534 56 720 562 12 16 18 18 8.5 47.5 47.5 645.5 642.5 455 36.5
    SD.750.20.00.C  748 534 56 720 562 12 16 φ18 φ18 683 605 10 46 46 645.5 642.5 460 36.5
    230.21.0675.013  747 535 56 720 562 12 16 18 18 10.5 45.5 45.5 645.5 642.5 390 36.4
    SD.750.20.00.C  746 536 56 720 562 12 16 φ18 φ18 683 605 10 46 46 645.5 642.5 780 38
    850 632 56 820 662 13 14 16.5 φ16.5 786 702 11.5 44.5 44.5 746 742 670 42.7
    230.20.0700.013  848 634 56 820 662 12 16 18 18 10.5 45.5 45.5 745.5 742.5 450 42.8
    230.20.0700.503  848 634 56 820 662 24 32 18 18 10.5 45.5 45.5 745.5 742.5 450 42.2
    848 634 56 820 662 12 16 18 φ18 784 698 10 46 46 745 741 840 45.9
    848 634 56 820 662 12 16 18 φ18 783 705 10 46 46 745.5 742.5 1000 42.5
    848 634 56 820 662 12 16 φ13 φ13 789 695 10 46 46 745.5 742.5 1000 47.5
    VLU200744ZT  848 634 56 820 662 12 16 φ18 φ18 788.5 699.5 8.5 47.5 47.5 745.5 742.5 1050 45
    VLU200744  848 634 56 820 662 12 16 18 18 8.5 47.5 47.5 745.5 742.5 530 42.5
    230.21.0775.013  847 635 56 820 662 12 16 18 18 10.5 45.5 45.5 745.5 742.5 450 42.8
    230.20.0800.013  948 734 56 920 762 14 18 18 18 10.5 45.5 45.5 845.5 842.5 510 47.8
    230.20.0800.503  948 734 56 920 762 28 36 18 18 10.5 45.5 45.5 845.5 842.5 510 47.1
    948 734 56 920 762 14 18 18 φ18 884 798 10 46 46 845 841 970 52.5
    948 734 56 920 762 14 18 18 φ18 883 805 10 46 46 844 840 1350 48.8
    SD.950.20.00.C  948 734 56 920 762 14 18 18 φ18 883 805 10 46 46 845.5 842.5 1030 50
    VLU200844ZT  948 734 56 920 762 14 18 φ18 φ18 888.5 799.5 8.5 47.5 47.5 845.5 842.5 1200 53.8
    VLU200844  948 734 56 920 762 14 18 18 18 8.5 47.5 47.5 845.5 842.5 600 48
    230.21.0875.013  947 735 56 920 762 14 18 18 18 10.5 45.5 45.5 845.5 842.5 510 47.8
    SD.950.20.00.C  946 736 56 920 762 14 18 φ18 φ18 883 805 10 46 46 845.5 842.5 1030 50
    280.30.0900.013  1100 805 90 1060 845 30 30 22 22 19 71 71 953.5 956.5 1750 131
    VLU 300955  1100 805 90 1060 845 30 30 22 22 19 71 71 953 957 2550 135
    SD.1100.32.00.C  1100 805 90 1060 845 30 30 φ22 φ22 1017 893 19 71 71 955 955 2250 131
    280.30.0975.013  1098 807 90 1060 845 30 30 22 22 19 71 71 953.5 956.5 1750 131
    230.20.0900.013  1048 834 56 1020 862 16 20 18 18 10.5 45.5 45.5 945.5 942.5 570 53.1
    230.20.0900.503  1048 834 56 1020 862 32 40 18 18 10.5 45.5 45.5 945.5 942.5 570 52.3
    SD.1050.20.00.C  1048 834 56 1020 862 16 20 18 φ18 983 905 10 46 46 945.5 942.5 1440 55.6
    VLU200944ZT  1048 834 56 1020 862 16 20 φ18 φ18 988.5 899.5 8.5 47.5 47.5 945.5 942.5 1350 61
    VLU200944  1048 834 56 1020 862 16 20 18 18 8.5 47.5 47.5 945.5 942.5 670 54
    230.21.0975.013  1047 835 56 1020 862 16 20 18 18 10.5 45.5 45.5 945.5 942.5 570 53.1
    280.30.1000.013  1200 905 90 1160 945 30 30 22 22 19 71 71 1053.5 1056.5 1840 145
    VLU301055  1200 905 90 1160 945 30 30 22 22 19 71 71 1053 1057 2800 149
    SD.1200.32.00.C  1200 905 90 1160 945 30 30 φ22 φ22 1117 993 19 71 71 1055 1055 2500 145
    280.30.1075.013  1198 907 90 1160 945 30 30 22 22 19 71 71 1053.5 1056.5 1840 145
    1206 978 52 1168.4 1012.9 32 40 17 M16 1132 1046 12 40 40 1094 1090 1500 63.5
    230.20.1000.013  1198 984 56 1170 1012 16 20 18 18 10.5 45.5 45.5 1095.5 1092.5 665 61.9
    230.20.1000.503  1198 984 56 1170 1012 32 40 18 18 10.5 45.5 45.5 1095.5 1092.5 665 61.1
    SD.1200.20.00.C  1198 984 56 1170 1012 16 20 18 φ18 1133 1055 10 46 46 1095.5 1092.5 1700 62.8
    VLU 201094  1198 984 56 1170 1012 16 20 18 18 8.5 47.5 47.5 1095.5 1092.5 770 62.5
    SD.1200.20.00.C  1198 984 56 1170 1012 16 20 φ18 φ18 1133 1055 10 46 46 1095.5 1092.5 780 62
    230.21.1075.013  1197 985 56 1170 1012 16 20 18 18 10.5 45.5 45.5 1095.5 1092.5 665 61.9
    1198 988 57 1170 1012 18 20 φ18 φ18 1132 1052 12 45 45 1094 1090 1750 61.6
    280.30.1100.013  1300 1005 90 1260 1045 36 36 22 22 19 71 71 1153.5 1156.5 1900 159
    VLU 301155  1300 1005 90 1260 1045 36 36 22 22 19 71 71 1153 1157 3100 164
    SD.1300.32.00.C  1300 1005 90 1260 1045 36 36 φ22 φ22 1217 1093 19 71 71 1155 1155 2700 159
    280.30.1175.013  1298 1007 90 1260 1045 36 36 22 22 19 71 71 1153.5 1156.5 1900 159
