产品特点

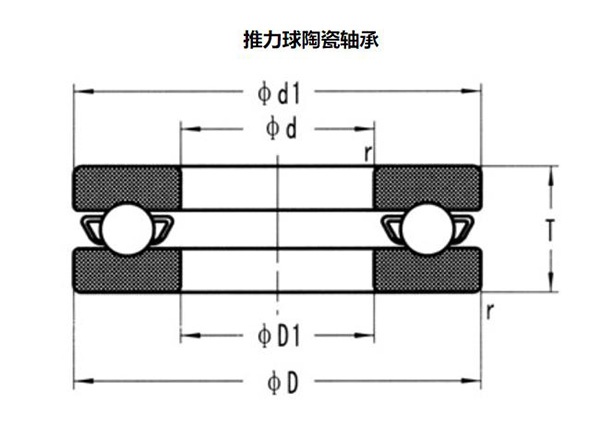

结构图
规格

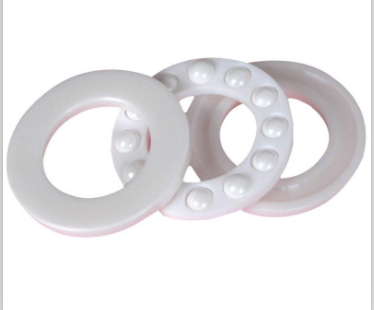

陶瓷轴承具有耐高温、耐寒、耐磨、耐腐蚀、抗磁电绝缘、无油自润滑、高转速等特性。可用于极度恶劣的环境及特殊工况，可广泛用于医疗器械、低温工程、光学仪器、高速机床、高速电机、印刷机械、食品加工机械等，是新材料应用的高科技产品。陶瓷轴承的套圈及滚动体采用全陶瓷材料，有氧化锆（ZrO2）、氮化硅（SisN4）、碳化硅（Sic）三种。氧化锆推力球陶瓷轴承轴承是可分离型轴承，只能承受轴向载荷。单向轴承只能承受一个方向的轴向载荷，双向轴承能承受两个方向的交变轴向载荷。推力球轴承在工作中必须加以轴向予紧。它们主要适用于车床顶心、汽车离合器、减速机等。双向推力角接触轴承适用于机床主轴，单向推力角接触适用于丝杠支承。　

型号	基本尺寸 (mm)			安装尺寸 (mm)		重量 (kg)
型号	d	D	T	r min.	d1 Max.	D1 Min.	ZrO2	Si3N4
51100CE	10	24	9	0.3	24	11	0.015	0.0078
51200CE	10	26	11	0.6	26	12	0.022	0.011
51101CE	12	26	9	0.3	26	13	0.016	0.009
51201CE	12	28	11	0.6	28	14	0.024	0.013
51102CE	15	28	9	0.3	28	16	0.018	0.0094
51202CE	15	32	12	0.6	32	17	0.033	0.018
51103CE	17	30	9	0.3	30	18	0.019	0.01
51203CE	17	35	12	0.6	35	19	0.038	0.021
51104CE	20	35	10	0.3	35	21	0.028	0.015
51204CE	20	40	14	0.6	40	22	0.059	0.032
51105CE	25	42	11	0.6	42	26	0.043	0.023
51205CE	25	47	15	0.6	47	27	0.085	0.046
51106CE	30	47	11	0.6	47	32	0.049	0.026
51206CE	30	52	16	0.6	52	32	0.11	0.056
51107CE	35	52	12	0.6	52	37	0.062	0.033
51207CE	35	62	18	1	62	37	0.16	0.086
51108CE	40	60	13	0.6	60	42	0.092	0.049
51208CE	40	68	19	1	68	42	0.21	0.11
51109CE	45	65	14	0.6	65	47	0.11	0.059
51209CE	45	73	20	1	73	47	0.24	0.13
51110CE	50	70	14	0.6	70	52	0.12	0.063
51210CE	50	78	22	1	78	52	0.29	0.16
51111CE	55	78	16	0.6	78	57	0.17	0.093
51211CE	55	90	25	1	90	57	0.46	0.25
51112CE	60	85	17	1	85	62	0.22	0.12
51212CE	60	95	26	1	95	62	0.52	0.28
51113CE	65	90	18	1	90	67	0.25	0.13
51213CE	65	100	27	1	100	67	0.58	0.31
51114CE	70	95	18	1	95	72	0.27	0.14
51214CE	70	105	27	1	105	72	0.61	0.33
51115CE	75	100	19	1	100	77	0.3	0.16
51215CE	75	110	27	1	110	77	0.65	0.35
51116CE	80	105	19	1	105	82	0.32	0.17
51216CE	80	115	28	1	115	82	0.72	0.38
51117CE	85	110	19	1	110	87	0.34	0.18
51217CE	85	125	31	1	125	88	0.94	0.5
51118CE	90	120	22	1	120	92	0.5	0.27
51218CE	90	135	35	1.1	135	93	1.3	0.69
51120CE	100	135	25	1	135	102	0.74	0.39
51220CE	100	150	38	1.1	150	103	1.73	0.92
51122CE	110	145	25	1	145	112	0.8	0.43
51124CE	120	155	25	1	155	122	0.86	0.46
