  • ZKLDF推力角接触球转台轴承
  • jpg,gif,jpeg,png,zip,rar
  • 　
    • 产品特点

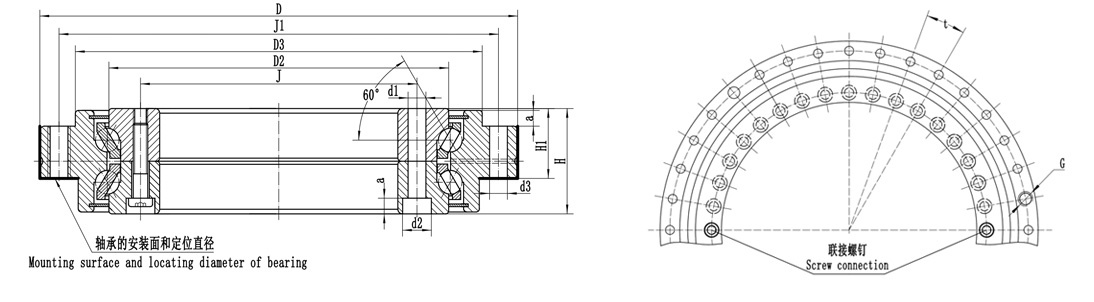

    • 结构图
    • 规格

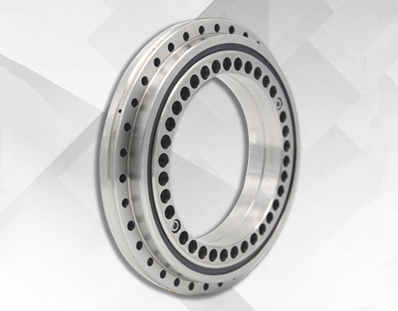

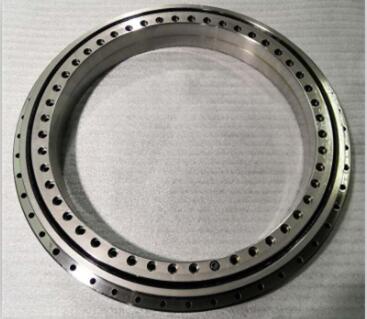

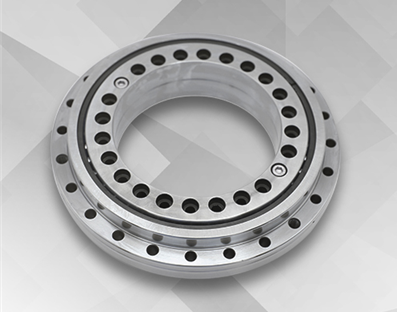

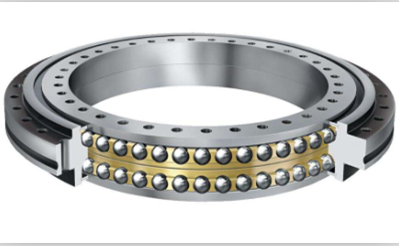

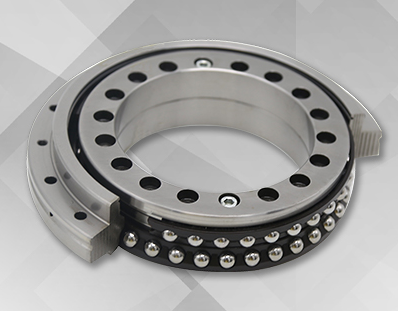

    轴向角接触球轴承轴承ZKLDF:ZKLDF 具有低摩擦，高旋转精度，高极限转速等特点，可以承受较高的轴向、径向载荷并具备较高的倾斜刚度。这种轴承尤其适合应用于承受复合载荷的精密机床回转台、魔头和多种测试装备上。
    轴承代号 外形尺寸 安装孔  固定螺钉数量  螺纹拔取孔   节距t
    		 螺钉拧紧力矩  基本额定载荷 极限转速 轴承摩擦力矩 重量
    内圈 外圈
    轴向
    d D H H1 D1 D2 D3 J J1 d1 d2 a 数量
    		 d3 数量 动载荷 静载荷
    脂润滑
    单位：mm 单位：mm 单位：mm G 数量 数量Xt  MA Ca Coa Nm Kg
    KN r/min
    ZKLDF100 100 185 38 25 160 136 158 112 170 5.6 10 5.4 16 5.6 15 2 M5 3 18×20° 8.5 67 251 2800 1.6 4.5
    ZKLDF120 120 210 40 26 184 159 181 135 195 7 11 6.2 22 7 21 2 M8 3 24×15° 14 72 315 2400 2 6
    ZKLDF150 150 240 40 26 214 188 211 165 225 7 11 6.2 34 7 33 2 M8 3 36×10° 14 76 365 2000 3 7.5
    ZKLDF180 180 280 43 29 244 221 241 194 260 7 11 6.2 46 7 45 2 M8 3 48×7.5° 14 85 440 1700 3 8
    ZKLDF200 200 300 45 30 274 243 271 215 285 7 11 6.2 46 7 45 2 M8 3 48×7.5° 14 112 550 1600 4.5 11
    ZKLDF260 260 385 55 36.5 345 313 348 280 365 9.3 15 8.2 34 9.3 33 2 M12 3 36×10° 34 155 920 1200 7.5 22
    ZKLDF325 325 450 60 40 415 380 413 342 430 9.3 15 8.2 34 9.3 33 2 M12 3 36×10° 34 165 1110 1000 11 28
    ZKLDF395 395 525 65 42.5 486 450 488 415 505 9.3 15 8.2 46 9.3 45 2 M12 3 48×7.5° 34 214 1470 800 16 39
    ZKLDF460 460 600 70 46 560 520 563 482 580 9.3 15 8.2 46 9.3 45 2 M12 3 48×7.5° 34 255 1860 700 21 50
    ZKLDF580 580 750 90 60 702 656 700 610 720 11.4 18 11 45 11.4 42 3 M12 6 48×7.5° 68 282 2150 500 40 82
    ZKLDF650 650 870 122 78 800 739 802 680 830 14 20 13 45 14 42 3 M12 6 48×7.5° 116 388 2350 440 63 168
