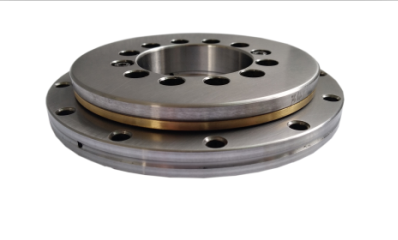

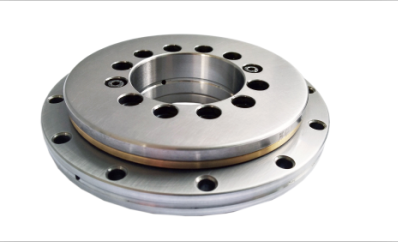

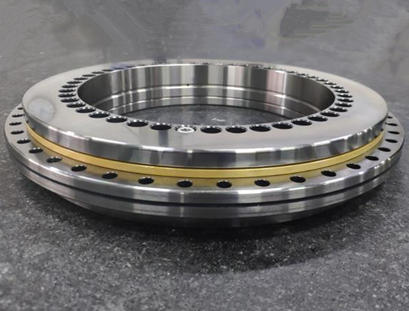

    YRTS高速系列

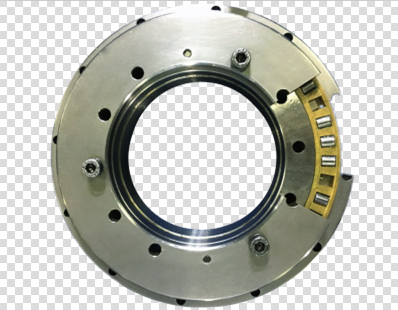

    YRTS高速系列同YRT标准系列轴承一样具有两个轴向组件和一个径向组件;轴向部分包括两个推力圆柱滚子保持架组件,一个外圈L形内圈以及第二个内圈组合安装后轴向施加预载荷;径向部分是由保持架引导的圆柱滚子保持架组件,径向同样施加有预载荷;外圈L形内圈和第二内圈都有安装孔,轴承自身通过连接螺栓固定,保证安装运输和运。

    YRTS高速系列转台轴承,外形结构尺寸同于YRT标准系列转台轴承,但其特殊的内部结构设计使其具有更高的极限转速,并且在整个转速范围内的摩擦力较低并且均匀。因而适合类似于YRT标准系列应用但需要较低摩擦和较高转速的场合,例如直接驱动轴的轴承应用。

    YRT和YRTS系列轴承外圈和L形内圈上都设有油孔供再润滑使用。

    对于高精度的要求，该系列可提供更高的轴向和径向跳动精度。

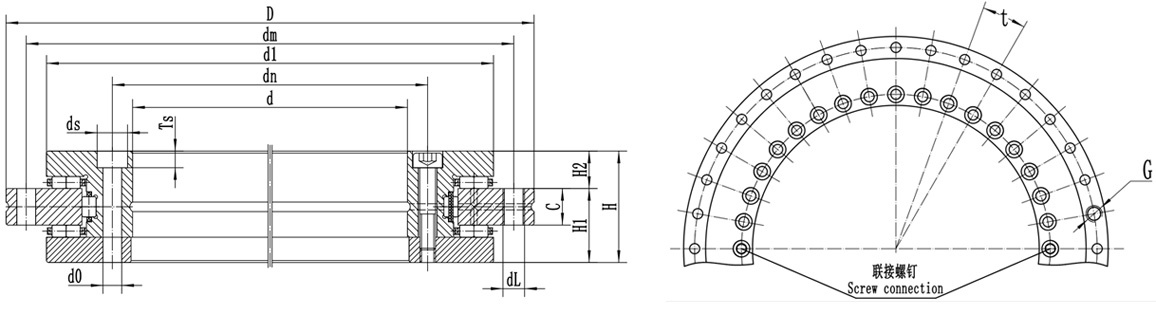

    YRTS系列转台轴承 固定螺钉数量 螺纹拔取孔 节距1） 螺钉拧紧力矩 基本额定载荷 极限转速 重量
    轴承代号 外形尺寸 固定孔  轴向 径向
    动载荷 静载荷 动载荷 静载荷
    d D T H C d1 dn dm 内圈 外圈 MA2) Ca Coa Cr Cor 脂
     单位：mm d0 ds TS 数量  dL 数量 G 数量 数量×t Nm KN r/min Kg
    mm mm
    YRTS200 200 300 45 30 15 274 215 285 7 11 6.2 46 7 45 2 M8 3 48×7.5° 14 155 840 94 226 1160 9.7
    YRTS260 260 385 55 36.5 18 345 280 365 9.3 15 8.2 34 9.3 33 2 M12 3 36×10° 34 173 1050 110 305 910 18.3
    YRTS325 325 450 60 40 20 415 342 430 9.3 15 8.2 34 9.3 33 2 M12 3 36×10° 34 191 1260 109 320 760 25
    YRTS395 395 525 65 42.5 20 486 415 505 9.3 15 8.2 46 9.3 45 2 M12 3 48×7.5° 34 214 1540 121 390 650 33
    YRTS460 460 600 70 46 22 560 482 580 9.3 15 8.2 46 9.3 45 2 M12 3 48×7.5° 34 221 1690 168 570 560 45
