产品特点

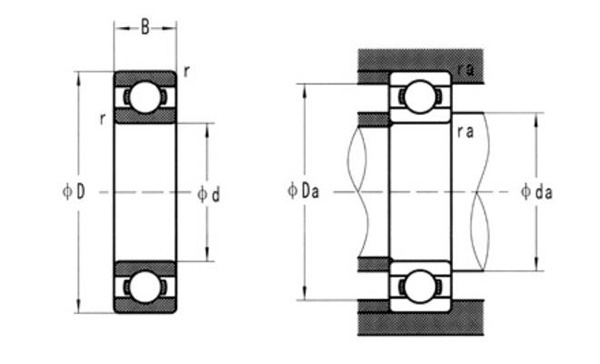

结构图
规格

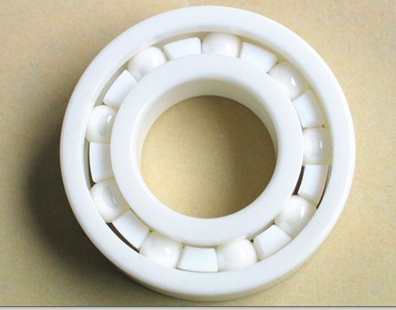

陶瓷轴承具有耐高温、耐寒、耐磨、耐腐蚀、抗磁电绝缘、无油自润滑、高转速等特性。可用于极度恶劣的环境及特殊工况，可广泛用于医疗器械、低温工程、光学仪器、高速机床、高速电机、印刷机械、食品加工机械等，是新材料应用的高科技产品。陶瓷轴承的套圈及滚动体采用全陶瓷材料，有氧化锆（ZrO2）、氮化硅（SisN4）、碳化硅（Sic）三种。氧化锆深沟球陶瓷轴承主要承受径向载荷，也可承受一定量的轴向载荷。该类轴承摩擦系数小，极限转速高，尺寸范围与形式变化多样。适用范围广。　

型号	基本尺寸（mm)					安装尺寸			重量
	ID	OD	H	r	da	da	Da	ra	Ref.（kg)
	ID	OD	H	r	min	max	max	max	ZRO2	SI3N4
684CE	4	9	2.5	0.1	4.8	/	8.2	0.1	0.0005	0.0003
694CE	4	11	4	0.15	5.2	/	9.8	0.15	0.0013	0.0007
604CE	4	13	4	0.2	5.6	/	10.4	0.2	0.0017	0.0009
624CE	4	16	5	0.2	5.6	/	11.4	0.2	0.0023	0.0013
634CE	4	16	5	0.3	6	/	14	0.3	0.004	0.0022
685CE	5	11	3	0.15	6.2	/	9.8	0.15	0.0009	0.0005
695CE	5	13	4	0.2	6.6	/	11.4	0.2	0.0019	0.001
605CE	5	14	5	0.2	6.6	/	12.4	0.2	0.0027	0.0015
625CE	5	16	5	0.3	7	/	14	0.3	0.0038	0.0021
635CE	5	19	6	0.3	7	/	17	0.3	0.0066	0.0036
686CE	6	13	3.5	0.15	7.2	/	11.8	0.15	0.0015	0.0008
696CE	6	15	5	0.2	7.6	/	13.4	0.2	0.003	0.0016
606CE	6	17	6	0.3	8	/	15	0.3	0.0046	0.0025
626CE	6	19	7	0.3	8	/	17	0.3	0.0063	0.0034
636CE	6	22	9	0.3	8	/	20	0.3	0.0108	0.0058
687CE	7	14	3.5	0.15	8.2	/	12.8	0.15	0.0017	0.0009
697CE	7	17	5	0.3	9	/	15	0.3	0.004	0.0022
607CE	7	19	6	0.3	9	/	17	0.3	0.0059	0.0032
627CE	7	22	7	0.3	9	/	20	0.3	0.0098	0.0053
637CE	7	26	9	0.3	9	/	24	0.3	0.0185	0.01
688CE	8	16	4	0.2	9.6	/	14.4	0.2	0.0025	0.0014
698CE	8	19	6	0.3	10	/	17	0.3	0.0056	0.003
608CE	8	22	7	0.3	10	/	20	0.3	0.0093	0.005
628CE	8	24	8	0.3	10	/	22	0.3	0.013	0.0072
638CE	8	28	9	0.3	10	/	26	0.3	0.022	0.012
689CE	9	17	4	0.2	10.6	/	15.4	0.2	0.0027	0.0015
699CE	9	20	6	0.3	11	/	18	0.3	0.0065	0.0035
609CE	9	24	7	0.3	11	/	22	0.3	0.011	0.006
629CE	9	26	8	0.3	11	/	24	0.3	0.015	0.0081
639CE	9	30	10	0.6	13	/	26	0.6	0.028	0.015
6800CE	10	19	5	0.3	12	12	17	0.3	0.0038	0.0022
6900CE	10	22	6	0.3	12	12.5	20	0.3	0.0085	0.0049
6000CE	10	26	8	0.3	12	13	24	0.3	0.0146	0.0085
6200CE	10	30	9	0.6	14	16	26	0.6	0.0246	0.0144
6300CE	10	35	11	0.6	14	16.5	31	0.6	0.0408	0.0238
6801CE	12	21	5	0.3	14	14	19	0.3	0.0054	0.0031
6901CE	12	24	6	0.3	14	14.5	22	0.3	0.01	0.0058
16001CE	12	28	7	0.3	14	15	26	0.3	0.0146	0.0085
6001CE	12	28	8	0.3	14	15.5	26	0.3	0.0169	0.0099
6201CE	12	32	10	0.6	16	17	28	0.6	0.0269	0.0157
6301CE	12	37	12	1	17	18	32	1	0.0461	0.0269
6802CE	15	24	5	0.3	17	17	22	0.3	0.0062	0.0036
6902CE	15	28	7	0.3	17	17	26	0.3	0.0138	0.0081
16002CE	15	32	8	0.3	17	18	30	0.3	0.0192	0.0112
6002CE	15	32	9	0.3	17	19	30	0.3	0.024	0.0139
6202CE	15	35	11	0.6	19	20.5	31	0.3	0.0338	0.0198
6302CE	15	42	13	1	20	22.5	37	1	0.052	0.035
6803CE	17	26	5	0.3	19	19	24	0.3	0.0062	0.0036
6903CE	17	30	7	0.3	19	19.5	28	0.3	0.0154	0.009
16003CE	17	35	8	0.3	19	20.5	33	0.3	0.0208	0.0121
6003CE	17	35	10	0.3	19	21.5	33	0.3	0.0308	0.018
6203CE	17	40	12	0.6	21	23.5	36	0.6	0.0508	0.0296
6303CE	17	47	14	1	22	25.5	42	1	0.0838	0.0489
6403CE	17	62	17	1.1	23.5	27	55.5	1	0.2061	0.1203
6804CE	20	32	7	0.3	22	22.5	30	0.3	0.0154	0.009
6904CE	20	37	9	0.3	22	24	35	0.3	0.0307	0.018
16004CE	20	42	8	0.3	22	24.5	40	0.3	0.0385	0.02
6004CE	20	42	12	0.6	24	25.5	38	0.6	0.0523	0.0305
6204CE	20	47	14	1	25	26.5	42	1	0.0754	0.045
6304CE	20	52	15	1.1	26.5	28	45.5	1	0.1146	0.0669
6404CE	20	72	19	1.1	26.5	28.5	65.5	1	0.31	0.1796
6805CE	25	37	7	0.3	27	27	35	0.3	0.016	0.0098
6905CE	25	42	9	0.3	27	28.5	40	0.3	0.0385	0.0225
16005CE	25	47	8	0.3	27	29.5	45	0.3	0.045	0.0269
6005CE	25	47	12	0.6	29	30	43	0.6	0.061	0.035
6205CE	25	52	15	1	30	32	47	1	0.093	0.054
6305CE	25	62	17	1.1	31.5	36	55.5	1	0.18	0.1037
6405CE	25	80	21	1.5	33	37	72	1.5	0.4083	0.24
6806CE	30	42	7	0.3	32	32	50	1	0.018	0.01
6906CE	30	47	9	0.3	32	34	57	1	0.0461	0.0269
16006CE	30	55	9	0.3	32	42.5	65.5	1	0.0654	0.0383
6006CE	30	55	13	1	35	36.5	53	1	0.0846	0.049
6206CE	30	62	16	1	35	38.5	60	1	0.15	0.0898
6306CE	30	72	19	1.1	36.5	42.5	68.5	1	0.27	0.14
6406CE	30	90	23	1.5	54	60	82	2	0.5475	0.319
6807CE	35	47	7	0.3	37	37	45	0.3	0.0231	0.0135
6907CE	35	55	10	0.6	39	39	51	0.6	0.0661	0.038
16007CE	35	62	9	0.3	37	38	60	0.3	0.0769	0.045
6007CE	35	62	14	1	40	41.5	57	1	0.1138	0.0665
6207CE	35	72	17	1.1	41.5	44.5	65.5	1	0.1753	0.102
6307CE	35	80	21	1.5	43	47	72	1.5	0.3422	0.2043
6407CE	35	100	25	1.5	43	49	92	1.5	0.709	0.414
6808CE	40	52	7	0.3	42	42	50	0.3	0.02615	0.0144
6908CE	40	62	12	0.6	44	46	58	0.6	0.09	0.049
16008CE	40	68	9	0.3	42	44	66	0.3	0.1	0.058
6008CE	40	68	15	1	45	47.5	63	1	0.1423	0.08
6208CE	40	80	18	1.1	46.5	50.5	73.5	1	0.28	0.165
6308CE	40	90	23	1.5	48	53	80	1.5	0.49	0.28
6408CE	40	110	27	2	49	55	101	2	0.946	0.5469
6809CE	45	58	7	0.3	47	47.5	56	0.3	0.029	0.016
6909CE	45	68	12	0.6	49	50	64	0.6	0.097	0.053
16009CE	45	75	10	0.6	49	52	71	0.6	0.13	0.076
6009CE	45	75	16	1	50	53.5	70	1	0.1769	0.1
6209CE	45	85	19	1.1	51.5	55.5	78.5	1	0.32	0.1859
6309CE	45	100	25	1.5	53	61.5	92	1.5	0.64	0.3758
6409CE	45	120	29	2	54	60	111	2	1.18	0.6825
6810CE	50	65	7	0.3	52	52.5	63	0.3	0.0438	0.0256
6910CE	50	72	12	0.6	54	55	68	0.6	0.1	0.06
16010CE	50	80	10	0.6	54	57	76	0.6	0.13	0.08
6010CE	50	80	16	1	55	58.5	75	1	0.2	0.11
6210CE	50	90	20	1.1	56.5	60	83.2	1	0.35	0.2079
6310CE	50	110	27	2	59	68	101	2	0.8382	0.4894
6410CE	50	130	31	2.1	61	68	119	2	1.43	0.835
6811CE	55	72	9	0.3	57	59	70	0.3	0.0615	0.03
6911CE	55	80	13	1	60	61.5	75	1	0.15	0.08
16011CE	55	90	11	0.6	59	60	86	0.6	0.2	0.1167
6011CE	55	90	18	1.1	61.5	64	83.5	1	0.29	0.17
6211CE	55	100	21	1.5	63	66.5	92	1.5	0.48	0.27
6311CE	55	120	29	2	64	72.5	111	2	1.04	0.608
6411CE	55	140	33	2.1	66	75	129	2	1.8456	1.078
6812CE	60	78	10	0.3	62	64	76	0.3	0.08	0.04
6912CE	60	85	13	1	65	66	80	1	0.1769	0.1033
16012CE	60	95	11	0.6	64	65	91	0.6	0.2153	0.1257
6012CE	60	95	18	1.1	66.5	69	88.5	1	0.3007	0.1756
6212CE	60	110	22	1.5	68	74.5	102	1.5	0.6	0.3502
6312CE	60	130	31	2	71	79	119	2	1.32	0.7678
6412CE	60	150	35	2.1	71	80	139	2	2.169	1.266
6813CE	65	85	10	0.3	69	69	81	0.6	0.1	0.05
6913CE	65	90	13	1	70	71.5	85	1	0.17	0.09
16013CE	65	100	11	0.6	69	70	96	0.6	0.23	0.134
6013CE	65	100	18	1.1	71.5	73	93.5	1	0.3153	0.184
6213CE	65	120	23	1.5	73	80	112	1.5	0.7359	0.429
6313CE	65	140	33	2.1	76	85.5	129	2	1.62	0.9429
6814CE	70	90	10	2.1	74	74.5	86	0.6	0.1	0.0512
6914CE	70	100	16	0.6	75	77.5	95	1	0.27	0.15
16014CE	70	110	13	1	74	76	106	0.6	0.34	0.19
6014CE	70	110	20	0.6	76.5	80.5	103.5	1	0.4422	0.258
6214CE	70	125	24	1.1	78	84	117	1.5	0.8459	0.4939
6314CE	70	150	35	1.5	81	92	139	2	1.961	1.145
6815CE	75	95	10	2.1	79	79.5	91	0.6	0.11	0.06
6915CE	75	105	16	0.6	80	82	100	1	0.328	0.1886
16015CE	75	115	13	1	79	81	111	0.6	0.3537	0.2096
6015CE	75	115	20	0.6	81.5	85.5	108.5	1	0.5	0.275
6215CE	75	130	25	1.1	83	90	122	1.5	0.9	0.53
6816CE	80	100	10	1.5	84	84.5	96	0.6	0.12	0.0718
6916CE	80	110	16	2.1	85	87.5	105	1	0.338	0.1978
16016CE	80	125	14	0.6	84	85	121	0.6	0.46	0.269
6016CE	80	125	22	1	86.5	91	118.5	1	0.64	0.38
6216CE	80	140	26	0.6	89	95.5	131	2	1.1151	0.6511
6817CE	85	110	13	1.1	90	90.5	105	1	0.2	0.128
6917CE	85	120	18	1.5	91.5	94.5	113.5	1	0.4768	0.2783
16017CE	85	130	14	0.6	89	90	126	0.6	0.5	0.283
6017CE	85	130	22	1	91.5	96	123.5	1	0.66	0.3879
6217CE	85	150	28	0.6	94	102	141	2	1.36	0.79
6818CE	90	115	13	1.1	95	95.5	110	1	0.21	0.12
6918CE	90	125	18	2	96.5	98.5	118.5	1	0.4999	0.29
16018CE	90	140	16	1	95	96	135	1	0.6537	0.38
6018CE	90	140	24	1.1	98	103	132	1.5	0.8382	0.5
6819CE	95	120	13	0.6	100	102	115	1	0.23	0.12
6919CE	95	130	18	1.1	101.5	104	123.5	1	0.46	0.25
16019CE	95	145	16	2	100	101	140	1	0.7	0.399
6019CE	95	145	24	1	103	109	137	1.5	0.8767	0.51
6820CE	100	125	13	1.1	105	106	120	1	0.24	0.13
6920CE	100	140	20	1	106.5	111	133.5	1	0.7075	0.4131
16020CE	100	150	16	1.5	105	106	145	1	0.6998	0.4086
6020CE	100	150	24	1	108	113	142	1.5	0.907	0.53
6821CE	105	130	13	1.1	110	111	125	1	0.26	0.15
6921CE	105	145	20	1	111.5	116	138.5	1	0.66	0.36
6822CE	110	140	16	1.5	115	117	135	1	0.38	0.21
6922CE	110	150	20	1	116.5	121	143.5	1	0.769	0.449
6824CE	120	150	16	1.1	125	127	145	1	0.4999	0.2919
6924CE	120	165	22	1.1	129	131	169	1	1.0766	0.6286
