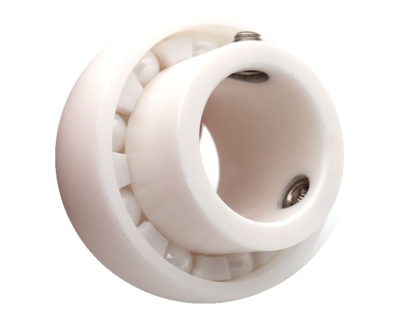

外球面陶瓷球轴承_洛阳亚钿机械设备有限公司

UC201CE
UC202CE
UC203CE
UC204CE
UC205CE
UC206CE
UC207CE
UC208CE
UC209CE
UC210CE

产品特点

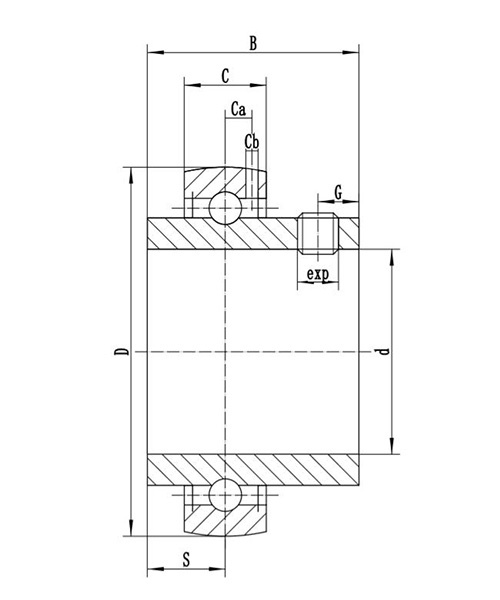

结构图
规格

陶瓷轴承具有耐高温、耐寒、耐磨、耐腐蚀、抗磁电绝缘、无油自润滑、高转速等特性。可用于极度恶劣的环境及特殊工况，可广泛用于医疗器械、低温工程、光学仪器、高速机床、高速电机、印刷机械、食品加工机械等，是新材料应用的高科技产品。陶瓷轴承的套圈及滚动体采用全陶瓷材料，有氧化锆（ZrO2）、氮化硅（SisN4）、碳化硅（Sic）三种。氧化锆调心球陶瓷轴承有圆柱孔和圆锥孔两种结构，保持架的材质有钢板、合成树脂等。其特点是外圈滚道呈球面形，具有自动调心性，可以补偿不同心度和轴挠度造成的误差，但其内、外圈相对倾斜度不得超过3度。　

型号	基本尺寸 (mm)								重量(kg)
型号	d	D	B	S	C	r/min	G	ds	ZrO2	Si3N4
UC201CE	12	47	31	12.7	17	0.6	4.5	M6 x 1	0.16	0.09
UC202CE	15	47	31	12.7	17	0.6	4.5	M6 x 1	0.15	0.08
UC203CE	17	47	31	12.7	17	0.6	4.5	M6 x 1	0.14	0.07
UC204CE	20	47	31	12.7	17	1	4.5	M6 x 1	0.12	0.07
UC205CE	25	52	34.1	14.3	17	1	5	M6 x 1	0.17	0.09
UC206CE	30	62	38.1	15.9	19	1	5	M6 x 1	0.27	0.14
UC207CE	35	72	42.9	17.5	20	1.1	6	M8 x 1	0.4	0.21
UC208CE	40	80	49.2	19	21	1.1	8	M8 x 1	0.54	0.29
UC209CE	45	85	49.2	19	22	1.1	8	M8 x 1	0.57	0.3
UC210CE	50	90	51.6	19	24	1.1	9	M10 x 1	0.64	0.34
UC211CE	55	100	55.6	22.2	25	1.5	9	M10 x 1	0.89	0.48
UC212CE	60	110	65.1	25.4	27	1.5	10	M10 x 1	1.2	0.64
UC213CE	65	120	65.1	25.4	27	1.5	10	M10 x 1	1.51	0.8
UC214CE	70	125	74.6	30.2	29	1.5	12	M12 x 1.25	1.68	0.89
UC215CE	75	130	77.8	33.3	30	1.5	12	M12 x 1.25	1.86	0.99
UC216CE	80	140	82.6	33.3	33	2	14	M12 x 1.25	2.17	1.16
UC217CE	85	150	85.7	34.1	36	2	14	M12 x 1.25	2.62	1.39
UC218CE	90	160	96	39.7	37	2	14	M12 x 1.25	3.31	1.76
UC220CE	100	180	108	42	41	2	14	M12 x 1.25	3.46	1.85
