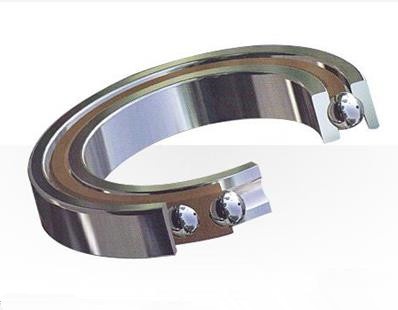

  • 推力角接触球轴承
  • jpg,gif,jpeg,png,zip,rar
  • 　
    • 产品特点

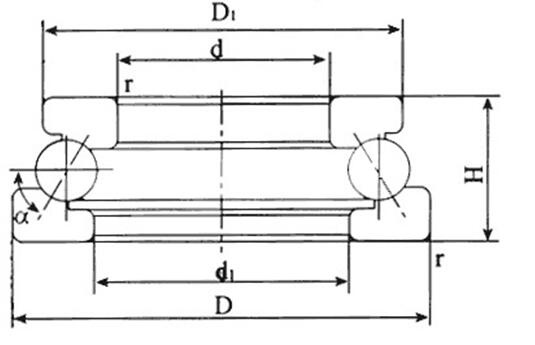

    • 结构图
    • 规格
    推力球轴承是一种分离型轴承，轴圈、座圈可以和保持架、钢球的组件分离。轴圈是与轴相配合的套圈，座圈是与轴承座孔相配合的套圈，和轴之间有间隙；推力球轴承只能够承受轴向负荷，单向推力球轴承是只能承受一个方向的轴向负荷，双向推力球轴承可以承受两个方向的轴向负荷；推力球轴承不能限制轴的径向位移，极限转速很低，单向推力球轴承可以限制轴和壳体的一个方向的轴向位移，双向轴承可以限制两个方向的轴向位移。
    现用代号 原用代号 外  形  尺  寸 基本额定载荷 极限转速 重量
    d d1min D D1max H α rsmin Ca Coa 脂 油
    mm kN r/min Kg
    569184 9168184 420 430 500 490 48 60° 2 260 1440 830 1100 15.9
    567284 7168284 420 462 580 538 73 45° 5 330 2010 700 980 51
    569188 9168188 440 458 540 522 60 45° 2.1 380 1980 660 950 25.5
    5691/500 91681/500 500 530 600 570 60 60° 2.1 322 1956 660 950 25.3
    5613/520 1689/520 520 554 620 586 60 60° 2.1 409 2247 400 570 26.9
    5692/530 91682/530 530 590 710 650 109 60° 5 738 4162 350 500 90.3
    5617/560 1687/560 560 620 740 680 89 45° 6 805 3432 400 570 77
    5991/600 91681/600 600 635 675 710 67 60° 3 504 3010 510 710 37.6
    5617/610 1687/610 610 700 790 735 89 45° 4.5 840 3648 380 540 86
    5617/620 1687/620 620 665 780 735 102 45° 3.5 776 3588 340 490 95.2
    5692/620 91682/620 620 680 800 740 109 60° 5 902 4720 260 370 103.1
    5617/650 1687/650 650 690 880 840 140 60° 6 1100 7280 260 370 200
    5692/670 91682/670 670 740 900 830 140 45° 6 1260 6085 250 360 206
    5691/750 91681/750 750 780 900 870 90 60° 4 587 4620 340 480 94.4
    5611/800 1681/800 800 850 950 900 120 60° 4 866 6414 200 240 133.6
    5692/800 91682/800 800 890 1060 970 155 60° 7.5 1134 9394 180 180 301.9
    5617/810 1687/810 810 880 1030 960 110 45° 7.5 780 4080 280 400 176
    5691/950 91682/950 950 1040 1250 1160 180 45° 7.5 1500 9168 120 170 432
    5691/1000 91681/1000 100 1040 1180 1140 109 45° 5 1076 6516 250 360 177
    5691/1120 91681/1120 1120 1170 1320 1270 122 60° 5 1020 10270 180 260 241
    5617/1600 1687/1600 1600 1600 1760 1760 90 60° 6 685 8055 210 300 248
    5617/1860 1687/1860 1860 1900 2100 2060 140 60° 4.5 1275 19370 92 130 577
