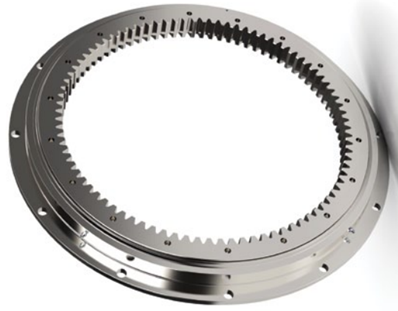

  • 四点接触球内外双法兰VLI
  • jpg,gif,jpeg,png,zip,rar
  • 　
    • 产品特点

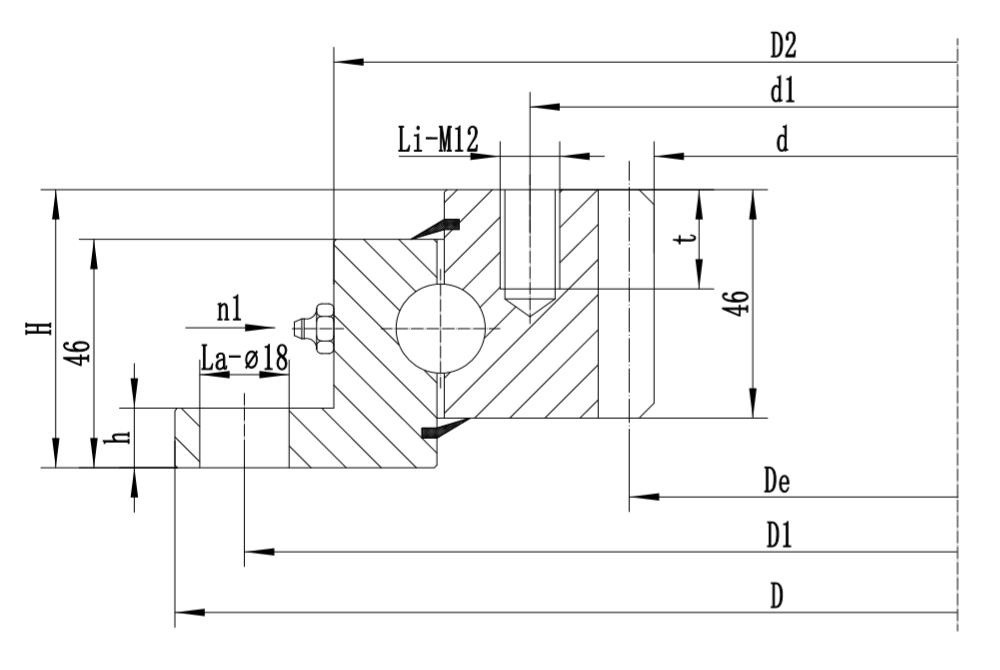

    • 结构图
    • 规格
    型号  尺寸 (mm) 安装尺寸 (mm) 结构尺寸 (mm) 齿(mm) 载荷
    Coa    		 重量
    INA No. Rothe Erde No. TG No. Da D di H La Li n1 n2 φ1 φ2 D1 d b h B C Di da m z do x (KN) (KG)
    非标定制法兰转盘 340 216 39 324 252 20 20 M6 M6 310 238 30 5 34 34 279 277 4 56 224 10
    VLI 200414N ZT  518 325 56 490 375 8 12 φ18 M12 458.5 350 40 11.5 44.5 47.5 415.5 412.5 5 67 335 28.5
    VLI 200414N ZTRL2  516 325 56 490 375 8 12 φ18 M12 456 350 40 11.5 44.5 47.5 415.5 412.5 5 67 335 36.3
    VLI200414N  518 325 56 490 375 8 12 18 M12 350 40 8.5 44.5 47.5 415.5 412.5 5 67 335 27.5
    定制法兰轴承 232.20.0400.013  518 326.5 56 490 375 8 12 18 M12 45.5 10.5 45.5 45.5 415.5 412.5 5 67 335 27.1
    定制法兰轴承 232.20.0400.503  518 326.5 56 490 375 16 12 18 M12 45.5 10.5 45.5 45.5 415.5 412.5 5 67 335 26.9
    定制法兰轴承 232.21.0475.013  517 326.5 56 490 375 8 12 18 M12 45.5 10.5 45.5 45.5 415.5 411 5 67 335 27.1
    定制法兰轴承 I.505.20.00.C  518 326.5 56 490 375 8 12 φ18 M12 453 46 10 46 46 415.5 412.5 5 67 335 35.4
    VLI200544N ZT  648 444 56 620 505 10 16 φ18 M12 588.5 44.5 11.5 44.5 47.5 545.5 542.5 6 76 456 40.6
    VLI200544N  648 444 56 620 505 10 16 18 M12 44.5 11.5 44.5 47.5 545.5 542.5 6 76 456 38
    232.20.0500.013  648 445.2 56 620 505 10 16 18 M12 45.5 10.5 45.5 45.5 545.5 542.5 6 76 456 36.9
    232.20.0500.503  648 445.2 56 620 505 20 16 18 M12 45.5 10.5 45.5 45.5 545.5 542.5 6 76 456 36.7
    232.21.0575.013  647 445.2 56 620 505 10 16 18 M12 45.5 10.5 45.5 45.5 545.5 541 6 76 456 36.9
    I.650.20.00.C  648 445.2 56 620 505 10 16 φ18 M12 583 46 10 46 46 545.5 542.5 6 76 456 40.2
    VLI200644N ZT  748 546 56 720 605 12 18 φ18 M12 688.5 44.5 11.5 44.5 47.5 645.5 642.5 6 93 558 47.4
    VLI200644N  748 546 56 720 605 12 18 18 M12 44.5 8.5 44.5 47.5 645.5 642.5 6 93 558 45
    232.20.0600.013  748 547.2 56 720 605 12 18 18 M12 45.5 10.5 45.5 45.5 645.5 642.5 6 93 558 43.7
    232.20.0600.503  748 547.2 56 720 605 24 18 18 M12 45.5 10.5 45.5 45.5 645.5 642.5 6 93 558 43.4
    .  232.21.0675.013  747 547.2 56 720 605 12 18 18 M12 45.5 10.5 45.5 45.5 645.5 641 6 93 558 43.7
    I.750.20.00.C  748 547.2 56 720 605 12 18 φ18 M12 683 46 10 46 46 645.5 642.5 6 93 558 53.3
    VLI200744N ZT  848 648 56 820 705 12 20 φ18 M12 788.5 44.5 11.5 44.5 47.5 745.5 742.5 6 110 660 54
    VLI200744N  848 648 56 820 705 12 20 18 M12 44.5 8.5 44.5 47.5 745.5 742.5 6 110 660 51.5
    232.20.0700.013  848 649.2 56 820 705 12 20 18 M12 45.5 10.5 45.5 45.5 745.5 742.5 6 110 660 51.1
    232.20.0700.503  848 649.2 56 820 705 24 20 18 M12 45.5 10.5 45.5 45.5 745.5 742.5 6 110 660 50.8
    232.21.0775.013  847 649.2 56 820 705 12 20 18 M12 45.5 10.5 45.5 45.5 745.5 741 6 110 660 51.1
    I.850.20.00.C  848 649.2 56 820 705 12 20 φ18 M12 783 46 10 46 46 745.5 742.5 6 110 660 63.1
    VLI200844N ZT  948 736 56 920 805 14 20 φ18 M12 888.5 44.5 11.5 44.5 47.5 845.5 842.5 8 94 752 65.2
    VLI200844N  948 736 56 920 805 14 20 18 M12 44.5 8.5 44.5 47.5 845.5 842.5 8 94 752 61.5
    232.20.0800.013  948 737.6 56 920 805 14 20 18 M12 45.5 10.5 45.5 45.5 845.5 842.5 8 94 752 61.6
    232.20.0800.503  948 737.6 56 920 805 28 20 18 M12 45.5 10.5 45.5 45.5 845.5 842.5 8 94 752 61.3
    232.21.0875.013  947 737.6 56 920 805 14 20 18 M12 45.5 10.5 45.5 45.5 845.5 841 8 94 752 61.6
    I.950.20.00.C  948 737.6 56 920 805 14 20 φ18 M12 883 46 10 46 46 845.5 842.5 8 94 752 76.6
    VLI300955N  1100 810 90 1060 894 30 30 22 M20 71 19 71 71 953 957 10 83 830 164
    282.30.0900.013  1100 812 90 1060 894 30 30 22 M20 71 19 71 71 953.5 956.5 10 83 830 159
    282.30.0975.013  1098 812 90 1060 894 30 30 22 M20 71 19 71 71 953.5 955 10 83 830 159
    I.1100.32.00.C  1100 812 90 1060 894 30 30 φ12 M20 1017 71 19 71 71 955 955 10 83 830 159
    VLI200944N ZT  1048 840 56 1020 905 16 22 φ18 M12 988.5 44.5 11.5 44.5 47.5 945.5 942.5 8 107 856 71
    VLI200944N  1048 840 56 1020 905 16 22 18 M12 44.5 8.5 44.5 47.5 945.5 942.5 8 107 856 67.5
    232.20.0900.013  1048 841.6 56 1020 905 16 22 18 M12 45.5 10.5 45.5 45.5 845.5 942.5 8 107 856 65.8
    232.20.0900.503  1048 841.6 56 1020 905 32 22 18 M12 45.5 10.5 45.5 45.5 945.5 942.5 8 107 856 65.4
    232.21.0975.013  1047 841.6 56 1020 905 16 22 18 M12 45.5 10.5 45.5 45.5 845.5 941 8 107 856 65.8
    I.1050.20.00.C  1048 841.6 56 1020 905 16 22 φ18 M12 983 46 10 46 46 945.5 942.5 8 107 856 79.8
    VLI301055N  1200 910 90 1160 994 30 30 22 M20 71 19 71 71 1053 1057 10 93 930 181
    282.30.1000.013  1200 912 90 1160 994 30 30 22 M20 71 19 71 71 1053.5 1056.5 10 93 930 176
    282.30.1075.013  1198 912 90 1160 994 30 30 22 M20 71 19 71 71 1053.5 1055 10 93 930 176
    I.1200.32.00.C  1200 912 90 1160 994 30 30 φ12 M20 1117 71 19 71 71 1055 1055 10 93 930 176
    VLI201094N ZT  1198 984 56 1170 1055 16 24 φ18 M12 1138.5 44.5 11.5 44.5 47.5 1095.5 1092.5 8 125 1000 80
    VLI201094N  1198 984 56 1170 1055 16 24 18 M12 44.5 8.5 44.5 47.5 1095.5 1092.5 8 125 1000 81.5
    232.20.1000.013  1198 985.6 56 1170 1055 16 24 18 M12 45.5 10.5 45.5 45.5 1095.5 1092.5 8 125 1000 80.7
    232.20.1000.503  1198 985.6 56 1170 1055 32 24 18 M12 45.5 10.5 45.5 45.5 1095.5 1092.5 8 125 1000 80.3
    232.21.1075.013  1197 985.6 56 1170 1055 16 24 18 M12 45.5 10.5 45.5 45.5 1095.5 1091 8 125 1000 80.7
    I.1200.20.00.C  1198 985.6 56 1170 1055 16 24 φ18 M12 1133 46 10 46 46 1095.5 1092.5 8 125 1000 101
    1198 986 56 1170 1055 16 24 φ18 M12 1134 46 10 46 46 1093 1089 8 125 1000 89
    VLI301155N  1300 1010 90 1260 1094 36 36 22 M20*40 71 19 71 71 1153 1157 10 103 1030 198
    282.30.1100.013  1300 1012 90 1260 1094 36 36 22 M20 71 19 71 71 1153.5 1156.5 10 103 1030 192
    282.30.1175.013  1298 1012 90 1260 1094 36 36 22 M20 71 19 71 71 1153.5 1155 10 103 1030 192
    I.1300.32.00.C  1300 1012 90 1260 1094 36 36 φ12 M20 1217 71 19 71 71 1155 1155 10 103 1030 192
    VLI301255N  1400 1110 90 1360 1194 42 42 22 M20*40 71 19 71 71 1253 1257 10 113 1130 215
    282.30.1200.013  1400 1112 90 1360 1194 42 42 22 M20 71 19 71 71 1253.5 1256.5 10 113 1130 208
    282.30.1275.013  1398 1112 90 1360 1194 42 42 22 M20 71 19 71 71 1253.5 1255 10 113 1130 208
    I.1400.32.00.C  1400 1112 90 1360 1194 42 42 φ12 M20 1317 71 19 71 71 1255 1255 10 113 1130 208
    VLI301355N  1500 1210 90 1460 1294 42 42 22 M20*40 71 19 71 71 1353 1357 10 123 1230 233
    282.30.1300.013  1500 1212 90 1460 1294 42 42 22 M20 71 19 71 71 1353.5 1356.5 10 123 1230 226
    282.30.1375.013  1498 1212 90 1460 1294 42 42 22 M20 71 19 71 71 1353.5 1355 10 123 1230 226
    I.1500.32.00.C  1500 1212 90 1460 1294 42 42 φ12 M20 1417 71 19 71 71 1355 1355 10 123 1230 226
    282.30.1400.013  1600 1310 90 1560 1394 48 48 22 M20 71 19 71 71 1453.5 1456.5 10 133 1330 243
    282.30.1475.013  1598 1310 90 1560 1394 48 48 22 M20 71 19 71 71 1453.5 1455 10 133 1330 243
    I.1600.32.00.C  1600 1310 90 1560 1394 48 48 φ12 M20 1517 71 19 71 71 1455 1455 10 133 1330 243
    VLI301455N  1600 1310 90 1560 1394 48 48 22 M20*40 71 19 71 71 1453 1457 10 133 1330 251
    VLA 301255N  1398 1105 90 1316 1145 42 42 M20 22 71 19 71 71 1253 1257 10 138 1380 223
    E.1400.32.00.C  1400 1105 90 1316 1145 42 42 M20 φ22 1193 71 19 71 71 1255 1255 10 138 1380 216
    281.30.1275.013  1398 1107 90 1316 1145 42 42 M20 22 71 19 71 71 1255 1256.5 10 138 1380 216
    281.30.1300.013  1498 1205 90 1416 1245 42 42 M20 22 71 19 71 71 1353.5 1356.5 10 148 1480 234
    VLA 301355N  1498 1205 90 1416 1245 42 42 M20 22 71 19 71 71 1353 1357 10 148 1480 241
    E.1500.32.00.C  1500 1205 90 1416 1245 42 42 M20 φ22 1293 71 19 71 71 1355 1355 10 148 1480 234
    281.30.1375.013  1498 1207 90 1416 1245 42 42 M20 22 71 19 71 71 1355 1356.5 10 148 1480 234
    281.30.1400.013  1598 1305 90 1516 1345 48 48 M20 22 71 19 71 71 1453.5 1456.5 10 158 1580 250
    281.30.1400.013  1598 1305 90 1516 1345 48 48 M20 φ22 1393 71 19 71 71 1453.5 1456.5 10 158 1580 252
    VLA 301455N  1598 1305 90 1516 1345 48 48 M20 22 71 19 71 71 1453 1457 10 158 1580 258
    E.1600.32.00.C  1600 1305 90 1516 1345 48 48 M20 φ22 1393 71 19 71 71 1455 1455 10 158 1580 250
    281.30.1475.013  1598 1307 90 1516 1345 48 48 M20 22 71 19 71 71 1455 1456.5 10 158 1580 250
