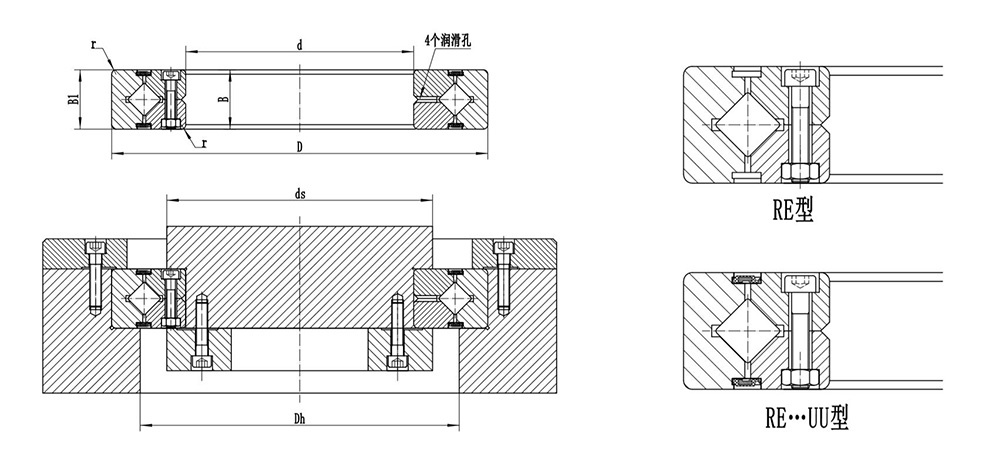

    • 结构图
    • 规格
    RE 系列(内环分割外环旋转型）适合于要求外环旋转精度高的部位。
    轴径 型号 主要尺寸 (mm) 靠肩尺寸  基本的额定负荷
    (径向)     		 重量
    内径       外径 滚子节圆直径  宽度 油 孔  倒角
    C C0
    d D dp B/B1 a b r min ds Dh kN kN kg
    25 RE2508 25 41 34 8 2 0.8 0.5 28.5 35.5 3.63 3.83 0.05
    30 RE3010 30 55 43.5 10 2.5 1 0.6 37 47 7.35 8.36 0.12
    35 RE3510 35 60 48.5 10 2.5 1 0.6 41 51.5 7.64 9.12 0.13
    40 RE4010 40 65 53.5 10 2.5 1 0.6 47.5 58 8.33 10.6 0.16
    45 RE4510 45 70 58.5 10 2.5 1 0.6 51 61.5 8.62 11.3 0.17
    50 RE5013 50 80 66 13 2.5 1.6 0.6 57.5 72 16.7 20.9 0.27
    60 RE6013 60 90 76 13 2.5 1.6 0.6 68 82 18 24.3 0.3
    70 RE7013 70 100 86 13 2.5 1.6 0.6 78 92 19.4 27.7 0.35
    80 RE8016 80 120 101.4 16 3 1.6 0.6 91 111 30.1 42.1 0.7
    90 RE9016 90 130 112 16 3 1.6 1 98 118 31.4 45.3 0.75
    100 RE10016 100 140 121.1 16 3 1.6 1 109 129 31.7 48.6 0.83
    100 RE10020 100 150 127 20 3.5 1.6 1 113 133 33.1 50.9 1.45
    110 RE11012 110 135 123.3 12 2.5 1 0.6 117 127 12.5 24.1 0.4
    110 RE11015 110 145 129 15 3 1.6 0.6 122 136 23.7 41.5 0.75
    110 RE11020 110 160 137 20 3.5 1.6 1 120 140 34 54 1.56
    120 RE12016 120 150 136 16 3 1.6 0.6 127 141 24.2 43.2 0.72
    120 RE12025 120 180 152 25 3.5 2 1.5 133 164 66.9 100 2.62
    130 RE13015 130 160 146 15 3 1.6 0.6 137 152 25 46.7 0.72
    130 RE13025 130 190 162 25 3.5 2 1.5 143 174 69.5 107 2.82
    140 RE14016 140 175 160 16 3 1.6 1 147 162 25.9 50.1 1
    140 RE14025 140 200 172 25 3.5 2 1.5 154 185 74.8 121 2.96
    150 RE15013 150 180 166 13 2.5 1.6 0.6 158 172 27 53.5 0.68
    150 RE15025 150 210 182 25 3.5 2 1.5 164 194 76.8 128 3.16
    150 RE15030 150 230 192 30 4.5 3 1.5 173 210 100 156 5.3
    160 RE16025 160 220 192 25 3.5 2 1.5 173 204 81.7 135 3.14
    170 RE17020 170 220 196.1 20 3.5 1.6 1.5 184 198 29 62.1 2.21
    180 RE18025 180 240 210 25 3.5 2 1.5 195 225 84 143 3.44
    190 RE19025 190 240 219 25 3.5 1.6 1 202 222 41.7 82.9 2.99
    200 RE20025 200 260 230 25 3.5 2 2 215 245 84.2 157 4
    200 RE20030 200 280 240 30 4.5 3 2 221 258 114 200 6.7
    200 RE20035 200 295 247.7 35 5 3 2 225 270 151 252 9.6
    220 RE22025 220 280 250.1 25 3.5 2 2 235 265 92.3 171 4.1
    240 RE24025 240 300 272.5 25 3.5 2 2.5 256 281 68.3 145 4.5
    250 RE25025 250 310 280.9 25 3.5 2 2.5 268 293 69.3 150 5
    250 RE25030 250 330 287.5 30 4.5 3 2.5 269 306 126 244 8.1
    250 RE25040 250 355 300.7 40 6 3.5 2.5 275 326 195 348 14.8
    300 RE30025 300 360 332 25 3.5 2 2.5 319 344 75.5 178 5.9
    300 RE30035 300 395 345 35 5 3 2.5 322 368 183 367 13.4
    300 RE30040 300 405 351.6 40 6 3.5 2.5 326 377 212 409 17.2
    350 RE35020 350 400 376.6 20 3.5 1.6 2.5 363 383 54.1 143 3.9
    400 RE 40035 400 480 440.3 35 5 3.5 2.5 422 459 156 370 14.5
    400 RE 40040 400 510 453.4 40 6 3.5 2.5 428 479 241 531 23.5
    450 RE 45025 450 500 476.6 25 3.5 1.5 1 464 484 61.7 182 6.6
    500 RE 50025 500 550 526.6 25 3.5 1.5 1 514 534 65.5 201 7.3
    500 RE 50040 500 600 548.8 40 6 3.5 2.5 526 572 239 607 26
    500 RE 50050 500 625 561.6 50 6 3.5 2.5 536 587 267 653 41.7
    600 RE 60040 600 700 650 40 6 4 3 627 673 264 721 29
