  • RA系列交叉滚子轴承
  • jpg,gif,jpeg,png,zip,rar
  • 　
    • 产品特点

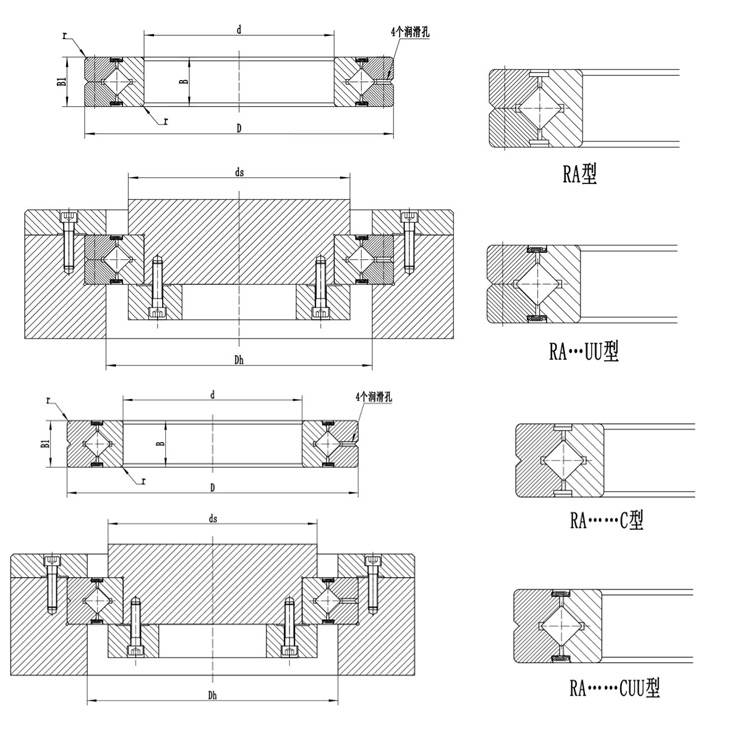

    • 结构图
    • 规格
    RA 系列（外环分割型，内环旋转用）：此系列轴承是将RB型内、外环厚度减小到极限的紧凑型。适合于需要重量轻、紧凑设计的部位，例如机器人和机械手旋转部位。
    轴径 型号 主要尺寸 (mm) 靠肩尺寸  基本的额定负荷
    (径向)     		 重量
    内径       外径 滚子节圆直径  宽度 油 孔  倒角
    C C0
    d D dp B/B1 a b r min ds Dh kN kN kg
    50 RA5008 50 66 57 8 2 0.8 0.5 53.5 60.5 5.1 7.19 0.08
    60 RA6008 60 76 67 8 2 0.8 0.5 63.5 70.5 5.68 8.68 0.09
    70 RA7008 70 86 77 8 2 0.8 0.5 73.5 80.5 5.98 9.8 0.1
    80 RA8008 80 96 87 8 2 0.8 0.5 83.5 90.5 6.37 11.3 0.11
    90 RA9008 90 106 97 8 2 0.8 0.5 93.5 100.5 6.76 12.4 0.12
    100 RA 10008 100 116 107 8 2 0.8 0.5 103.5 110.5 7.15 13.9 0.14
    110 RA 11008 110 126 117 8 2 0.8 0.5 113.5 120.5 7.45 15 0.15
    120 RA 12008 120 136 127 8 2 0.8 0.5 123.5 130.5 7.84 16.5 0.17
    130 RA 13008 130 146 137 8 2 0.8 0.5 133.5 140.5 7.94 17.6 0.18
    140 RA 14008 140 156 147 8 2 0.8 0.5 143.5 150.5 8.33 19.1 0.19
    150 RA 15008 150 166 157 8 2 0.8 0.5 153.5 160.5 8.82 20.6 0.2
    160 RA 16013 160 186 172 13 2.5 1.6 0.8 165 179 23.3 44.9 0.59
    170 RA 17013 170 196 182 13 2.5 1.6 0.8 175 189 23.5 46.5 0.64
    180 RA 18013 180 206 192 13 2.5 1.6 0.8 185 199 24.5 49.8 0.68
    190 RA 19013 190 216 202 13 2.5 1.6 0.8 195 209 24.9 51.5 0.69
    200 RA 20013 200 226 212 13 2.5 1.6 0.8 205 219 25.8 54.7 0.71
    80 RA8008C 80 96 87 8 1.5 1.5 0.5 83.5 90.5 6.37 11.3 0.11
    90 RA9008C 90 106 97 8 1.5 1.5 0.5 93.5 100.5 6.76 12.4 0.12
    100 RA 10008C 100 116 107 8 1.5 1.5 0.5 103.5 110.5 7.15 13.9 0.14
    110 RA 11008C 110 126 117 8 1.5 1.5 0.5 113.5 120.5 7.45 15 0.15
    120 RA 12008C 120 136 127 8 1.5 1.5 0.5 123.5 130.5 7.84 16.5 0.17
    130 RA 13008C 130 146 137 8 1.5 1.5 0.5 133.5 140.5 7.94 17.6 0.18
    140 RA 14008C 140 156 147 8 1.5 1.5 0.5 143.5 150.5 8.33 19.1 0.19
    150 RA 15008C 150 166 157 8 1.5 1.5 0.5 153.5 160.5 8.82 20.6 0.2
    160 RA 16013C 160 186 172 13 2 2 0.8 165 179 23.3 44.9 0.59
    170 RA 17013C 170 196 182 13 2 2 0.8 175 189 23.5 46.5 0.64
    180 RA 18013C 180 206 192 13 2 2 0.8 185 199 24.5 49.8 0.68
    190 RA 19013C 190 216 202 13 2 2 0.8 195 209 24.9 51.5 0.69
    200 RA 20013C 200 226 212 13 2 2 0.8 205 219 25.8 54.7 0.71
