产品特点
结构图
规格

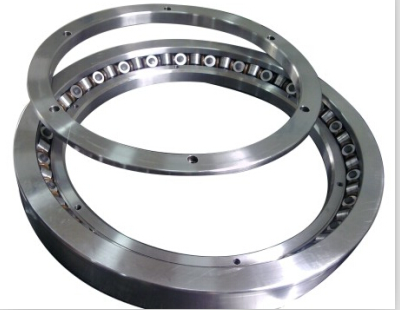

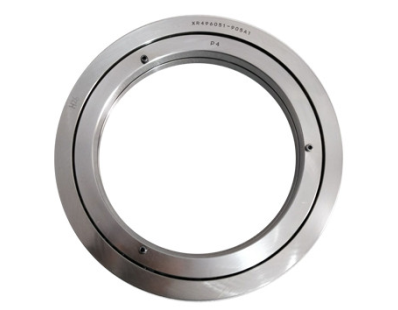

该类轴承具有两组滚道和滚子，相互垂直组合，滚子交错相对。轴承的横截面高度与单列轴承相似，因此节省了空间和轴承座材料，大锥角和锥形几何设计使轴承总体有效跨距是轴承自身宽度的几倍。交叉圆锥滚子能承受高倾覆力矩，适用于机床，包括立式镗床和磨床工作台、机床精密圆工作台、大型滚齿机、转塔、工业机器人等。特点 1.在单列空间内提供了双列轴承的性能优势。 2.具有较高的抗倾覆力矩的能力。 3.结合了单列轴承的紧凑性和双列轴承的稳定性

型号	尺寸						安装尺寸			基本额定载荷		极限转速		重量
	d	D	B	B1	r (min.)	g	D1 (min.)	D2 (max.)	ra (max.)	动载荷	静载荷	脂	油
	d	D	B	B1	r (min.)	g	D1 (min.)	D2 (max.)	ra (max.)	C	Co	脂	油
	mm						mm			kN		r/min		kg
Z-549800	203.2	279.4	31.75	14.475	1.5	-	233	253	1.5	116	430	450	900	6.1
Z-549801	300	400	38	17.25	1.5	-	343	367	1.5	190	815	300	630	14
Z-549802	330.2	457.2	63.5	29.825	4	-	383	417	3	320	1320	280	560	33
Z-549803	380	520	65	30.05	4	-	437	477	3	455	1860	260	530	43
Z-549804	414.95	614.924	65	30.05	4	M8	500	540	3	490	2160	220	450	70
Z-549805	457.2	609.6	63.5	29.3	4	-	521	562	3	500	2280	220	430	54
Z-549806	580	760	80	37	6	M10	654	704	5	735	3550	180	360	101
Z-549807	685.8	914.4	79.375	36.688	4	M10	784	839	3	930	4750	150	300	152
Z-549808	740	940	85	39.5	5	M10	817	871	4	950	4900	140	280	150
Z-549809	901.7	1117.6	82.55	38.275	4	M12	987	1041	3	1060	6000	110	220	189
Z-549810	1028.7	1327.15	114.3	53.45	5	M16	1147	1221	4	1700	9300	85	170	420
Z-549811	1100	1350	95	43.8	4	M16	1207	1268	3	1370	8150	80	160	305
Z-549812	1270	1524	95.25	43.925	4	M16	1379	1440	3	1460	9300	67	130	354
Z-549813	1340	1600	100	46.3	4	M16	1449	1517	3	1760	11000	60	120	400
Z-549814	1384.3	1651	98.425	45.513	4	M16	1500	1562	3	1530	10200	60	120	418
Z-549815	1549.4	1828.8	101.6	47.1	4	M16	1669	1737	3	1900	12700	45	90	503
Z-549816	1580	1870	110	51.3	4	M16	1697	1768	3	2080	14000	48	95	573
Z-549817	1749.872	2219.874	190	89.4	7.5	M24	1933	2055	6	4500	27000	60	120	1850
Z-549818	1879.6	2197.1	101.6	47.1	6	M16	1933	2088	5	2080	15600	36	70	689
Z-549819	2100	2430	120	55.8	6	M20	2241	2322	5	2850	20800	34	70	940
Z-549820	2463.8	2819.4	114.3	53.45	6	M20	2612	2686	5	2600	21200	28	56	1125
Z-549821	3000	3380	130	60.8	6	M24	3165	3252	5	3600	31000	24	48	1652
Z-549822	3500	3920	140	65.45	6	M30	3685	3777	5	4250	38000	20	43	2286
Z-549823	4000	4460	155	72.95	6	M30	4202	4304	5	5300	49000	19	38	3161
