  • 三排圆柱滚子-无齿HU
  • jpg,gif,jpeg,png,zip,rar
  • 　
    • 产品特点

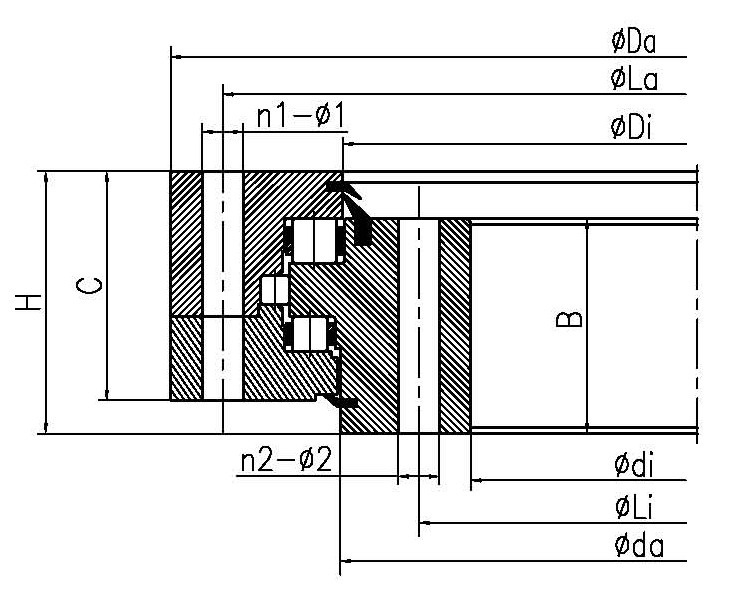

    • 结构图
    • 规格

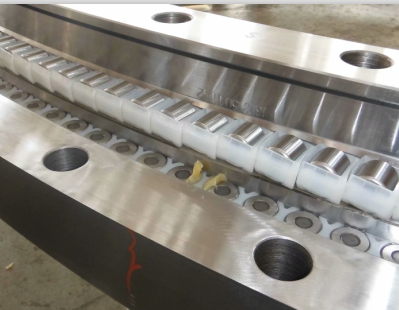

    三排滚柱式回转支承有三个座圈，上下及径向滚道各自分开，使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷，是四种产品中承载能力最大的一种，轴、径向尺寸都较大，结构牢固，特别适用于要求较大直径的重型机械，如斗轮式挖掘机、轮式起重机，船用起重机、港口起重机，钢水运转台及大吨位汽车起重机等机械上。
    型号 尺寸(mm) 安装尺寸(mm) 结构尺寸(mm) 基本额定载荷
    (KN)    		 重量
    型号 LYC 代号 Da D di H La Li n1 n2 φ1 φ2 d b h B C Di da Coa Cor (KG)
    HU25/500 130.25.500.**  634 366 148 598 402 24 24 18 18 10 116 138 526 537 2750 355 224
    HU25/560 130.25.560.**  694 426 148 658 462 24 24 18 18 10 116 138 586 597 3080 399 240
    HU25/630 130.25.630.**  764 496 148 728 532 28 28 18 18 10 116 138 656 667 3450 451 270
    HU25/710 130.25.710.**  844 576 148 808 612 28 28 18 18 10 116 138 736 747 3880 517 300
    HU30/800 130.32.800.**  964 636 182 920 680 36 36 22 22 10 142 172 830 841 5490 712 500
    HU30/900 130.32.900.**  1064 736 182 1020 780 36 36 22 22 10 142 172 930 941 6190 808 600
    HU28/998 1180 800 166 1114 866 24 24 M30 M30 21 136 145 962 965 7500 581
    HU30/1000 130.32.1000.**  1164 836 182 1120 880 40 40 22 22 10 142 172 1030 1041 6890 903 680
    HU30/1120 130.32.1120.**  1284 956 182 1240 1000 40 40 22 22 10 142 172 1150 1161 7680 1020 820
    HU30/1250 130.40.1250.**  1445 1055 220 1393 1107 45 45 26 26 10 170 210 1290 1300 11100 1460 1200
    HU40/1400 130.40.1400.**  1595 1205 220 1543 1257 45 45 26 26 10 170 210 1440 1450 12400 1650 1300
    HU40/1600 130.40.1600.**  1795 1405 220 1743 1457 48 48 26 26 10 170 210 1640 1650 14200 1900 1520
    HU40/1800 130.40.1800.**  1995 1605 220 1943 1657 48 48 26 26 10 170 210 1840 1850 15900 2150 1750
    HU45/2000 130.45.2000.**  2195 1816 150 2127 1885 60 60 33 33 13 117 137 2041 16900 663 1120
    HU45/2240 130.45.2240.**  2461 2019 231 2395 2085 60 60 33 33 12 177 219 2273 2295 23100 2680 2700
    HU45/2500 130.45.2500.**  2721 2279 231 2655 2345 72 72 33 33 12 177 219 2533 2555 25800 3020 3000
    HU45/2800 130.45.2800.**  3021 2579 231 2955 2645 72 72 33 33 12 177 219 2833 2855 28800 3390 3400
    HU50/3150 130.50.3150.**  3432 2868 270 3342 2958 72 72 45 45 12 205 258 3196 3213 35900 3810 5000
    HU50/3150Y 130.50.3150.12K  3432 2868 270 3342 2958 72 72 45 45 12 220 258 3086 3103 37350 5020 4900
    HU50/3550 130.50.3550.**  3832 3268 270 3742 3358 72 72 45 45 12 202 258 3596 3613 40400 4310 5600
    HU70/3975 3-913G  4300 3650 355 4210 3750 90 90 48 48 65700 13300 9503
    HU50/4000 130.50.4000.**  4282 3718 270 4192 3908 80 80 45 45 12 202 258 4046 4063 45600 4870 6400
    HU50/4500 130.50.4500.40  4782 4218 270 4692 4308 80 80 45 45 12 202 258 4546 4563 54450 5800 6942
