当前位置：Home > 产品中心 > 转盘轴承（回转支承） > 三排圆柱滚子回转之承 > 三排圆柱滚子-外齿HOU
  • HOU25/500y1
  • HOU25/500
  • HOU25/500Y
  • HOU25/560
  • HOU25/560Y
  • HOU25/630Y
  • HOU25/630
  • HOU25/710Y
  • HOU25/710
  • HOU30/800
  • 三排圆柱滚子-外齿HOU
  • jpg,gif,jpeg,png,zip,rar
  • 　
    • 产品特点
    • 结构图
    • 规格

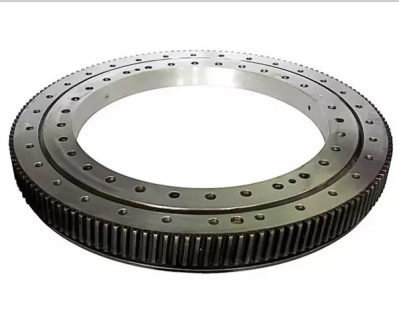

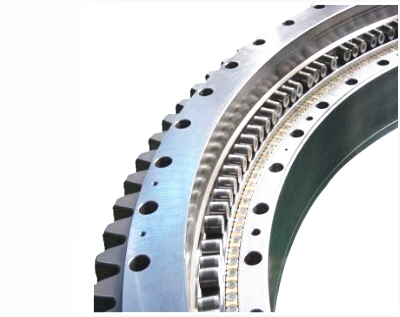

    三排滚柱式回转支承有三个座圈，上下及径向滚道各自分开，使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷，是四种产品中承载能力最大的一种，轴、径向尺寸都较大，结构牢固，特别适用于要求较大直径的重型机械，如斗轮式挖掘机、轮式起重机，船用起重机、港口起重机，钢水运转台及大吨位汽车起重机等机械上。
    型号 尺寸(mm) 装配尺寸(mm) 结构尺寸(mm) 齿参数(mm) 基本额定负荷 重量
    型号 INA 代号 LYC 代号 Da D di H La Li n1 n2 φ1 φ2 D1 d b h B C Di da m z do x Coa(KN） (KG)
    HOU25/500y1 YA 25 0500N  738 336 148 630 396 16 16 33 33 102 36 134 112 522 544 10 72 720 446 260
    HOU25/500 131.25.500.**  665 366 148 598 402 24 24 18 18 634 80 32 138 116 526 537 5 130 650 0.5 2750 224
    HOU25/500Y 132.25.500.**  666 366 148 598 402 24 24 18 18 634 80 32 138 116 463 474 6 108 648 0.5 2750 224
    HOU25/560 131.25.560.**  725 426 148 658 462 24 24 18 18 694 80 32 138 116 586 597 5 142 710 0.5 3080 240
    HOU25/560Y 132.25.560.**  726 426 148 658 462 24 24 18 18 694 80 32 138 116 523 534 6 118 708 0.5 3080 240
    HOU25/630Y 132.25.630.**  808 496 148 728 532 28 28 18 18 764 60 32 138 116 593 604 8 98 784 0.5 3450 270
    HOU25/630 131.25.630.**  810 496 148 728 532 28 28 18 18 764 80 32 138 116 656 667 6 132 792 0.5 3450 270
    HOU25/710Y 132.25.710.**  888 576 148 808 612 28 28 18 18 844 80 32 138 116 673 684 8 108 864 0.5 3880 300
    HOU25/710 131.25.710.**  888 576 148 808 612 28 28 18 18 844 80 32 138 116 736 747 6 145 870 0.5 3880 300
    HOU30/800 131.32.800.**  1008 636 182 920 680 36 36 22 22 964 120 40 172 142 830 841 8 123 984 0.5 5490 500
    HOU30/800Y 132.32.800.**  1010 636 182 920 680 36 36 22 22 964 120 40 172 142 759 770 10 98 980 0.5 5490 500
    HOU20/815 YA 20 0815N  1014.1 676 120 925 725 28 28 26 26 80 30 106 90 838 849 8 125 1000 761 290
    HOU30/900 131.32.900.**  1104 736 182 1020 780 36 36 22 22 1064 120 40 172 142 930 941 8 135 1080 0.5 6190 600
    HOU30/900Y 132.32.900.**  1110 736 182 1020 780 36 36 22 22 1064 120 40 172 142 859 870 10 108 1080 0.5 6190 600
    HOU30/1000 131.32.1000.**  1220 836 182 1120 880 40 40 22 22 1164 120 40 172 142 1030 1041 10 119 1190 0.5 6890 680
    HOU30/1000Y 132.32.1000.**  1224 836 182 1120 880 40 40 22 22 1164 120 40 172 142 959 970 12 99 1188 0.5 6890 680
    HOU25/1030 1281.6 851 147 1158 917 48 48 φ33 φ33 1224 120 9 138 127 1056 1069 12 104 1248 0.5 7600 571.3
    HOU30/1120 131.32.1120.**  1340 956 182 1240 1000 40 40 22 22 1284 120 40 172 142 1150 1161 10 131 1310 0.5 7680 820
    HOU30/1120Y 132.32.1120.**  1344 956 182 1240 1000 40 40 22 22 1284 120 40 172 142 1079 1090 12 109 1308 0.5 7680 820
    HOU40/1250Y 132.40.1250.**  1512 1055 220 1393 1107 45 45 26 26 1445 150 50 210 170 1200 1210 14 105 1470 0.5 11100 1200
    HOU40/1250 131.40.1250.**  1512 1055 220 1393 1107 45 45 26 26 1445 150 50 210 170 1290 1300 12 123 1476 0.5 11100 1200
    HOU20/1250 1461.6 1103 132 1355 1155 36 36 26 26 106 26 123 106 1282 1280 12 119 1428 0.5 7350 542
    HOU20/1270 YA 20 1270N  1470.1 1132 120 1380 1180 44 44 26 26 80 30 106 90 1293 1304 8 182 1456 1206 450
    HOU40/1400Y 132.40.1400.**  1666 1205 220 1543 1257 45 45 26 26 1595 150 50 210 170 1350 1360 14 116 1624 0.5 12400 1300
    HOU40/1400 131.40.1400.**  1668 1205 220 1543 1257 45 45 26 26 1595 150 50 210 170 1440 1450 12 136 1632 0.5 12400 1300
    HOU25/1390 YA 25 1390N  1637.8 1226 148 1520 1286 32 32 33 33 102 36 134 112 1412 1434 10 162 1620 1316 745
    HOU20/1400 1635.2 1253 132 1505 1305 36 36 26 26 106 26 123 106 1432 1430 14 114 1596 0.5 8200 646
    HOU20/1490 YA 20 1490N  1701.6 1352 120 1600 1400 50 50 26 26 80 30 106 90 1513 1524 12 140 1680 1421 530
    HOU40/1600Y 132.40.1600.**  1872 1405 220 1743 1457 48 48 26 26 1795 150 50 210 170 1550 1560 16 114 1824 0.5 14200 1520
    HOU40/1600 131.40.1600.**  1876 1405 220 1743 1457 48 48 26 26 1795 150 50 210 170 1640 1650 14 131 1834 0.5 14200 1520
    HOU20/1600 1831.2 1453 132 1705 1505 40 40 26 26 106 26 123 106 1632 1630 14 128 1792 0.5 9400 731
    HOU20/1600Y YA 20 1600N  1809.6 1462 120 1710 1510 56 56 26 26 80 30 106 90 1623 1634 12 149 1788 1528 555
    HOU40/1800 131.40.1800.**  2072 1605 220 1943 1657 48 48 26 26 1995 150 50 210 170 1840 1850 14 145 2030 0.5 15900 1750
    HOU40/1800Y 132.40.1800.**  2080 1605 220 1943 1657 48 48 26 26 1995 150 50 210 170 1750 1760 16 127 2032 0.5 15900 1750
    HOU35/1800 6397/16005G2K  1984 1605 250 1932 1657 36 48 26 26 50 217 200 1856 1850 16 127 15250 2080
    HOU25/1800 2076.8 1619 147 1925 1685 36 36 33 33 117 9 138 117 1826 1836 16 127 2032 0.5 13150 1126
    HOU25/1795 YA 25 1795N  2055.5 1631 148 1925 1691 44 44 33 33 102 36 134 112 1817 1839 14 145 2030 1712 980
    HOU20/1800 2044.8 1653 132 1905 1705 46 46 26 26 106 26 123 106 1832 1830 16 125 2000 0.5 10700 844
    HOU20/1800Y YA 20 1800N  2027.5 1662 120 1910 1710 60 60 26 26 80 30 106 90 1823 1834 14 143 2002 1724 665
    HOU36/1885 2160 1682 183 2022 1748 66 66 φ33 φ33 2088 125 11 172 140 1909 1936 16 133 2128 16200 1354
    HOU20/1850 YA 22 1850N  2069.5 1712 130 1960 1760 64 64 26 26 88 32 117 98 1876 1888 14 146 2044 1770 730
    HOU45/2000Y2 132.45.2000.**  2304 1779 231 2155 1845 60 60 33 33 2221 160 54 219 177 1945 1967 18 125 2250 0.5 20500 2400
    HOU45/2000Y 131.45.2000.04  2304 1779 231 2155 1845 60 60 33 33 2221 160 54 219 177 2055 2059 16 141 2256 0.5 20500 2230
    HOU45/2000Y1 131.45.2000.**  2304 1779 231 2155 1845 60 60 33 33 2221 160 54 219 177 2033 2055 16 141 2256 0.5 20500 2400
    HOU30/1965 YA 32 1965N  2221.4 1785 184 2095 1845 56 56 33 33 126 48 170 136 1991 2017 16 137 2192 1939 1340
    HOU50/2210 3-947G  2465 1805 256 2390 2020 60 60 39 39 46 236 210 2247 2261 18 139 0.5 22530 3200
    HOU45/2000 131.45.2000.03  2267 1816 150 2127 1885 60 60 33 33 2195 105 33 137 117 2041 16 138 2208 0.5 16900 1120
    HOU25/2000 2268.8 1819 147 2125 1885 44 44 33 33 117 9 138 117 2026 2036 16 139 2224 0.5 14500 1216
    HOU20/2000 2236.8 1853 132 2105 1905 54 54 26 26 106 26 123 106 2032 2030 16 137 2192 0.5 12100 912
    HOU20/2000Y YA 22 2000N  2223.5 1862 130 2110 1910 72 72 26 26 88 32 117 98 2026 2038 14 157 2198 1917 790
    HOU45/2400 132.45.2400.**  2556 2019 231 2395 2085 60 60 33 33 2461 160 54 219 177 2185 2207 18 139 2502 0.5 23100 2700
    HOU45/2240 131.45.2240.**  2560 2019 231 2395 2085 60 60 33 33 2461 160 54 219 177 2273 2295 16 157 2512 0.5 23100 2700
    HOU30/2240 2552.4 2022 181 2395 2100 40 40 39 39 139 42 172 139 2270 2281 18 139 2502 0.5 19500 1975
    HOU25/2240 2516.4 2059 147 2366 2125 48 48 33 33 117 9 138 117 2266 2276 18 137 2466 0.5 16250 1378
    HOU20/2230 YA 22 2230N  2447.5 2092 130 2340 2140 80 80 26 26 88 32 117 98 2256 2268 14 173 2422 2142 860
    HOU30/2405 YA 32 2405N  2678.8 2225 184 2535 2285 64 64 33 33 126 48 170 136 2431 2457 18 147 2646 14500 1640
    HOU35/2445 3-934G  2650 2240 180 2588 2300 54 54 34 34 30 165 150 2482 2487 18 150 0.5 16800 2050
    HOU45/2500Y1 132.45.2500.**  2820 2279 231 2655 2345 72 72 33 33 2721 160 54 219 177 2445 2467 20 138 2760 0.5 25800 3000
    HOU45/2500 131.45.2500.04  2826 2279 231 2655 2345 72 72 33 33 2721 160 54 219 177 2561 2555 18 154 2772 0.5 25800 2834
    HOU45/2500Y 131.45.2500.**  2826 2279 231 2655 2345 72 72 33 33 2721 160 54 219 177 2533 2555 18 154 2772 0.5 25800 3000
    HOU30/2500 2822.4 2282 181 2655 2360 44 44 39 39 139 42 172 139 2530 2541 18 154 2772 0.5 21700 2260
    HOU25/2500 2786.4 2319 147 2625 2385 54 54 33 33 117 9 138 117 2526 2536 18 152 2736 0.5 18150 1567
    HOU30/2500Y YA 32 2500N  2776.8 2320 184 2630 2380 72 72 33 33 126 48 170 136 2526 2552 20 137 2740 15500 1750
    HOU25/2500Y YA 25 2500N  2776.8 2336 148 2630 2396 56 56 33 33 102 36 134 112 2522 2544 20 137 2740 14000 1410
    HOU20/2490 YA 22 2490N  2732.8 2352 130 2600 2400 84 84 26 26 88 32 117 98 2516 2528 18 150 2700 13000 1020
    HOU40/2800 3136 2562 220 2965 2640 48 48 39 39 170 50 210 170 2837 2850 20 154 3080 0.5 28250 3267
    HOU45/2800Y2 132.45.2800.12  3114 2579 231 2955 2645 72 72 33 33 3021 160 54 219 177 2833 2855 18 170 3060 0.5 28960 3010
    HOU45/2800 131.45.2800.**  3114 2579 231 2955 2645 72 72 33 33 3021 160 54 219 177 2833 2855 18 170 3060 0.5 28800 3400
    HOU45/2800Y1 132.45.2800.03  3120 2579 231 2955 2645 72 72 33 33 3021 160 54 219 177 2833 2855 20 153 3060 0.5 28960 3031
    HOU45/2800Y 132.45.2800.**  3120 2579 231 2955 2645 72 72 33 33 3021 160 54 219 177 2745 2767 20 153 3060 0.5 28800 3400
    HOU30/2800 3136 2582 181 2955 2660 48 48 39 39 139 42 172 139 2830 2841 20 154 3080 0.5 24500 2576
    HOU35/2815 6397/2590  3006 2590 200 2930 2670 60 60 39 39 21 180 179 2860 2845 16 190 0.4375 21920 3160
    HOU35/2815Y 6397/2590K  3006 2590 314 2930 2670 60 60 39 39 19 290 295 2864 2860 16 190 0.4375 27000 3160
    HOU25/2800 3092.4 2619 147 2925 2685 60 60 φ33 φ33 3008 117 9 138 117 2825 2836 18 169 3042 0.5 19500 1722
    HOU25/2800Y 3096 2619 147 2925 2685 60 60 33 33 117 9 138 117 2826 2836 20 152 3040 0.5 20450 1785
    HOU30/2800Y YA 32 2800N  3098.9 2620 184 2930 2680 88 88 33 33 126 48 170 136 2826 2852 22 139 3058 20000 2030
    HOU25/2800Y1 YA 25 2800N  3076.8 2636 148 2930 2696 64 64 33 33 102 36 134 112 2822 2844 20 152 3040 15500 1560
    HOU40/2860 YA 40 2860N  3212.6 2648 226 3020 2720 68 48 39 39 160 56 212 170 2894 2928 24 132 3168 27000 3270
    HOU20/2800 YA 22 2800N  3038.8 2662 130 2910 2710 96 96 26 26 88 32 117 98 2826 2838 18 167 3006 16500 1100
    HOU40/3030 6397/2800G  3260 2800 220 3190 2870 60 60 39 39 30 202 190 3068 3082 20 166 27000 3300
    HOU35/3045 6397/2800GK  3255 2800 240 3185 2870 48 64 39 39 30 212 210 3068 3082 18 184 27000 3300
    HOU35/3045Y 6397/2800GK1  3255 2800 240 3185 2870 64 64 39 M36 30 202 210 3068 3082 18 184 27000 3300
    HOU35/3045Y1 6397/2800GK2  3255 2800 240 3185 2870 48 64 39 M36x3 30 202 210 3068 3082 18 184 27000 3300
    HOU25/3015 YA 25 3015N  3296.8 2851 148 3145 2911 72 72 33 33 102 36 134 112 3037 3059 20 163 3260 17000 1770
    HOU50/3150Y4 132.50.3150.12K1  3536 2868 270 3342 2958 72 72 45 45 3432 180 50 258 220 3197 3214 20 174 3480 0.5 37350 5385
    HOU50/3150Y2 131.50.3150.12K  3540 2868 270 3342 2958 72 72 45 45 3432 195 50 258 220 3197 3214 20 174 3480 0.5 37350 5404
    HOU50/3150 131.50.3150.**  3540 2868 270 3342 2958 72 72 45 45 3432 180 65 258 205 3196 3213 20 174 3480 0.5 35900 5000
    HOU50/3150Y3 132.50.3150.12K  3542 2868 270 3342 2958 72 72 45 45 3432 180 50 258 220 3197 3214 22 158 3476 0.5 37350 5409
    HOU50/3150Y 132.50.3150.**  3542 2868 270 3342 2958 72 72 45 45 3432 180 65 258 205 3087 3104 22 158 3476 0.5 35900 5000
    HOU50/3150Y5 3571.2 2885 268 3350 2975 48 48 45 45 203 65 258 203 3196 3210 24 146 3504 0.5 36400 5298
    HOU40/3155 6392/2910G  3400 2910 220 3315 2990 56 56 39 39 50 210 170 3187 3200 22 158 26700 4580
    HOU40/3150 3515.6 2912 220 3315 2990 56 56 39 39 170 50 210 170 3187 3200 22 157 3454 0.5 32000 3812
    HOU50/3150Y1 131.30.3150.12K  3476 2922 182 3286 3014 56 56 45 45 3376 180 40 170 132 3180 3190 20 171 3420 0.5 20500 2308
    HOU30/3150 3476 2932 181 3305 3010 56 56 39 39 139 42 172 139 3180 3191 20 171 3420 0.5 27500 2828
    HOU30/3150Y YA 32 3150N  3450.9 2970 184 3280 3030 88 88 33 33 126 48 170 136 3176 3202 22 155 3410 23000 2343
    HOU50/3550Y1 132.50.3550.03K  3934 3268 270 3742 3358 72 72 45 45 3832 180 65 258 202 3596 3613 22 176 3872 0.5 41050 4960
    HOU50/3550Y2 132.50.3550.12  3938 3268 270 3742 3358 72 72 45 45 3832 180 65 258 202 3596 3613 22 176 3872 0.5 41050 5318
    HOU50/3550Y 132.50.3550.**  3938 3268 270 3742 3358 72 72 45 45 3832 180 65 258 202 3487 3504 22 176 3872 0.5 40400 5600
    HOU50/3550 131.50.3550.**  3940 3268 270 3742 3358 72 72 45 45 3832 180 65 258 202 3596 3613 20 194 3880 0.5 40400 5600
    HOU50/3550Y3 3955.2 3285 268 3750 3375 54 54 45 45 203 65 258 203 3596 3610 24 162 3888 0.5 41200 5830
    HOU40/3550 3911.6 3312 220 3715 3390 66 66 39 39 170 50 210 170 3587 3600 22 175 3850 0.5 36000 4255
    HOU30/3550 3889.6 3332 181 3705 3410 66 66 39 39 139 42 172 139 3580 3591 22 174 3828 0.5 31080 3249
    HOU40/3610 6397/3340  3888 3340 212 3735 3441 108 108 33 33 42 190 170 3612 3642 24 161 0.5 39000 4100
    HOU30/3550Y YA 32 3550N  3846.9 3370 184 3680 3430 98 98 33 33 126 48 170 136 3576 3602 22 173 3806 26000 2530
    HOU25/3750 YA 25 3750N  4044.5 3586 148 3880 3646 88 88 33 33 102 36 134 112 3772 3749 22 182 4004 21500 2110
    HOU50/4000Y2 132.50.4000.12  4400 3718 270 4192 3908 80 80 45 45 4282 180 65 258 202 4046 4063 25 173 4325 0.5 45020 6377
    HOU50/4000Y 132.50.4000.**  4400 3718 270 4192 3908 80 80 45 45 4282 180 65 258 202 3937 3954 25 173 4325 0.5 45600 6400
    HOU50/4000Y1 131.50.4000.04K  4400 3718 270 4192 3808 80 80 45 45 4282 180 65 258 202 4046 4063 22 197 4334 0.5 45020 6377
    HOU50/4000 131.50.4000.**  4400 3718 270 4192 3908 80 80 45 45 4282 180 65 258 202 4046 4063 22 197 4334 0.5 45600 6400
    HOU50/4000Y3 4411.2 3735 268 4200 3825 60 60 45 45 203 65 258 203 4046 4060 24 181 4344 0.5 46200 6578
    HOU40/4000 4363.2 3762 220 4165 3840 72 72 39 39 170 50 210 170 4037 4050 24 179 4296 0.5 40100 4805
    HOU30/4000 4351.6 3782 181 4155 3860 72 72 39 39 139 42 172 139 4030 4041 22 195 4290 0.5 35080 3752
    HOU40/4000Y YA 40 4000N  4340.6 3788 226 4160 3860 96 96 39 39 160 56 212 170 4034 4068 24 179 4296 35000 4380
    HOU30/4000Y YA 32 4000N  4286.5 3820 184 4130 3880 108 108 33 33 126 48 170 136 4026 4052 22 193 4246 27500 2860
    HOU25/4300 YA 25 4300N  4594.5 4136 148 4430 4196 100 100 33 33 102 36 134 112 4322 4344 22 207 4554 24300 2480
    HOU50/4500Y1 131.50.4500.04  4880 4218 270 4692 4308 80 80 45 45 4782 185 60 258 220 4546 4565 20 242 4840 0.5 49000 7250
    HOU50/4500Y2 132.50.4500.04  4895 4218 270 4692 4308 80 80 45 45 4782 185 60 258 220 4546 4565 25 193 4825 0.5 49000 7333
    HOU50/4500Y 132.50.4500.**  4906 4218 270 4692 4308 80 80 45 45 4782 185 65 258 202 4437 4454 25 193 4825 0.5 54450 7300
    HOU50/4500 131.50.4500.**  4906 4218 270 4692 4308 80 80 45 45 4782 185 65 258 202 4546 4563 22 220 4840 0.5 54450 6942
    HOU50/4500Y3 4915.2 4235 268 4700 4325 68 68 45 45 203 65 258 203 4546 4560 24 202 4848 0.5 54800 7456
    HOU40/4500 4867.2 4262 220 4665 4340 84 84 39 39 170 50 210 170 4537 4550 24 200 4800 0.5 45450 5410
    HOU50/5000Y1 131.60.5000.04  5440 4670 320 5220 4766 100 100 45 45 5320 220 65 302 255 5062 5082 20 270 5400 0.5 68340 11752
    HOU40/4915 YA 40 4915N  5252.6 4703 226 5075 4775 116 116 39 39 160 56 212 170 4949 4983 24 217 5208 44300 5560
    HOU50/5000 5419.2 4735 268 5200 4825 78 78 45 45 203 65 258 203 5046 5060 24 222 5328 1 58200 8259
    HOUY50/5000 YA 50 5000N  5396.6 4740 280 5200 4830 92 92 49 49 202 68 266 212 5043 5086 24 223 5352 51800 8100
    HOU50/5600 6019.2 5335 268 5800 5425 90 90 45 45 203 65 258 203 5646 5660 24 248 5952 0.5 65400 9448
    HOU50/6300 6715.2 6035 268 6500 6125 100 100 45 45 203 65 258 203 6346 6360 24 276 6624 1 73800 10536
    HOU50/6735 7147.2 6470 268 6935 6560 108 108 45 45 203 65 258 203 6781 6795 24 295 7080 0.5 78900 11200
