    • 产品特点

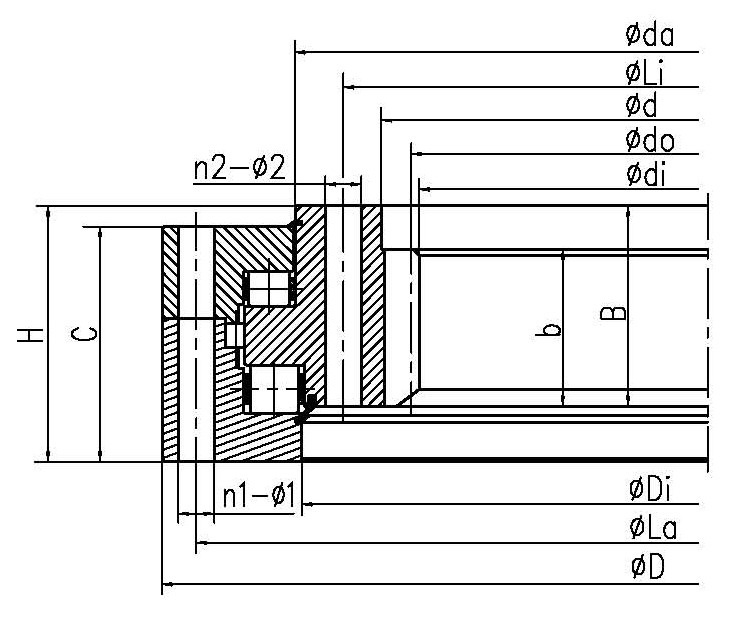

    • 结构图
    • 规格

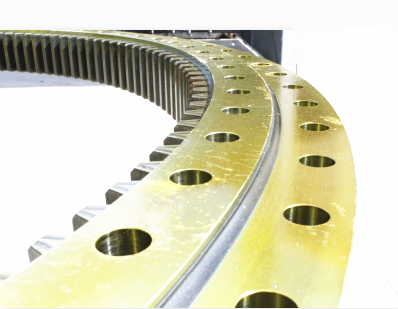

    三排滚柱式回转支承有三个座圈，上下及径向滚道各自分开，使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷，是四种产品中承载能力最大的一种，轴、径向尺寸都较大，结构牢固，特别适用于要求较大直径的重型机械，如斗轮式挖掘机、轮式起重机，船用起重机、港口起重机，钢水运转台及大吨位汽车起重机等机械上。
    型号 尺寸(mm) 装配尺寸(mm) 结构尺寸(mm) 齿参数(mm) 基本额定负荷 重量
    型号 INA 代号 LYC 代号 Da D di H La Li n1 n2 φ1 φ2 D1 d b h B C Di da m z do x Coa(KN） (KG)
    HIU25/500 YI 25 0500N  260 652 148 604 370 16 16 33 33 102 36 112 134 456 478 10 28 280 532 250
    HIU25/500Y 133.25.500.**  335 634 148 598 402 24 24 18 18 366 80 10 116 138 526 537 5 68 340 0.5 2750 224
    HIU25/500Y1 134.25.500.**  336 634 148 598 402 24 24 18 18 366 80 10 116 138 463 474 6 57 342 0.5 2750 224
    HIU25/560 133.25.560.**  395 694 148 658 462 24 24 18 18 426 80 10 116 138 586 597 5 80 400 0.5 3080 240
    HIU25/560Y 134.25.560.**  396 694 148 658 462 24 24 18 18 426 80 10 116 138 523 534 6 67 402 0.5 3080 240
    HIU25/630 133.25.630.**  456 764 148 728 532 28 28 18 18 496 80 10 116 138 656 667 6 77 462 0.5 3450 270
    HIU25/630Y 134.25.630.**  456 764 148 728 532 28 28 18 18 496 60 10 116 138 593 604 8 58 464 0.5 3450 270
    HIU25/710 133.25.710.**  534 844 148 808 612 28 28 18 18 576 80 10 116 138 736 747 6 90 540 0.5 3880 300
    HIU25/710Y 134.25.710.**  536 844 148 808 612 28 28 18 18 576 80 10 116 138 673 684 8 68 544 0.5 3880 300
    HIU30/800Y 134.32.800.**  590 964 182 920 680 36 36 22 22 636 120 10 142 172 759 770 10 60 600 0.5 5490 500
    HIU30/800 133.32.800.**  592 964 182 920 680 36 36 22 22 636 120 10 142 172 830 841 8 75 600 0.5 5490 500
    HIU20/815 YI 20 0815N  608 954 120 905 705 28 28 26 26 80 30 90 106 781 792 8 78 624 833 275
    HIU30/900 133.32.900.**  688 1064 182 1020 780 36 36 22 22 736 120 10 142 172 930 941 8 87 696 0.5 6190 600
    HIU30/900Y 134.32.900.**  690 1064 182 1020 780 36 36 22 22 736 120 10 142 172 859 870 10 70 700 0.5 6190 600
    HIU30/1000 133.32.1000.**  780 1164 182 1120 880 40 40 22 22 836 120 10 142 172 1030 1041 10 79 790 0.5 6890 680
    HIU30/1000Y 134.32.1000.**  780 1164 182 1120 880 40 40 22 22 836 120 10 142 172 959 970 12 66 792 0.5 6890 680
    HIU30/1120 133.32.1120.**  900 1284 182 1240 1000 40 40 22 22 956 120 10 142 172 1150 1161 10 91 910 0.5 7680 820
    HIU30/1120Y 134.32.1120.**  900 1284 182 1240 1000 40 40 22 22 956 120 10 142 172 1079 1090 12 76 912 0.5 7680 820
    HIU40/1250Y 134.40.1250.**  980 1445 220 1393 1107 45 45 26 26 1055 150 10 170 210 1200 1210 14 71 994 0.5 11100 1200
    HIU40/1250 133.40.1250.**  984 1445 220 1393 1107 45 45 26 26 1055 150 10 170 210 1290 1300 12 83 996 0.5 11100 1200
    HIU20/1250 1032 1397 132 1345 1145 36 36 26 26 106 9 106 123 1219 1218 12 87 1044 -0.5 7350 539
    HIU20/1270 YI 20 1270N  1064 1408 120 1360 1160 44 44 26 26 80 30 90 106 1236 1247 8 135 1080 1278 430
    HIU40/1400Y 134.40.1400.**  1134 1595 220 1543 1257 45 45 26 26 1205 150 10 170 210 1350 1360 14 80 1120 0.5 12400 1300
    HIU25/1390 YI 25 1390N  1140 1554 148 1494 1260 32 32 33 33 102 36 112 134 1346 1368 10 116 1160 1402 720
    HIU40/1400 133.40.1400.**  1140 1595 220 1543 1257 45 45 26 26 1205 150 10 170 210 1440 1450 12 96 1152 0.5 12400 1300
    HIU20/1400 1162 1547 132 1495 1295 36 36 26 26 106 9 106 123 1369 1368 14 84 1176 -0.5 8200 630
    HIU20/1490 YI 20 1490N  1272 1628 120 1580 1380 50 50 26 26 80 30 90 106 1456 1467 12 108 1296 1493 505
    HIU40/1600Y 134.40.1600.**  1328 1795 220 1743 1457 48 48 26 26 1405 150 10 170 210 1550 1560 16 84 1344 0.5 14200 1520
    HIU40/1600 133.40.1600.**  1330 1795 220 1743 1457 48 48 26 26 1405 150 10 170 210 1640 1650 14 96 1344 0.5 14200 1520
    HIU20/1600 1372 1747 132 1695 1495 40 40 26 26 106 9 106 123 1569 1568 14 99 1386 -0.5 9400 705
    HIU20/1600Y YI 20 1600N  1380 1738 120 1690 1490 56 56 26 26 80 30 90 106 1566 1577 12 117 1404 1601 550
    HIU25/1800 1520 1981 147 1915 1675 36 36 33 33 117 30 117 138 1763 1774 16 96 1536 -0.5 13150 1101
    HIU40/1800Y 134.40.1800.**  1520 1995 220 1943 1657 48 48 26 26 1605 150 10 170 210 1750 1760 16 96 1536 0.5 15900 1750
    HIU40/1800 133.40.1800.**  1526 1995 220 1943 1657 48 48 26 26 1605 150 10 170 210 1840 1850 14 110 1540 0.5 15900 1750
    HIU 25/1795 YI 25 1795N  1540 1959 148 1899 1665 44 44 33 33 102 36 112 134 1751 1773 14 112 1568 1798 905
    HIU20/1800 1552 1947 132 1895 1695 46 46 26 26 106 9 106 123 1769 1768 16 98 1568 -0.5 10700 829
    HIU20/1800Y YI 20 1800N  1568 1938 120 1890 1690 60 60 26 26 80 30 90 106 1766 1777 14 114 1596 1798 620
    HIU20/1850 YI 22 1850N  1624 1988 130 1940 1740 64 64 26 26 88 32 98 117 1812 1824 14 118 1652 1848 695
    HIU45/2000Y 134.45.2000.**  1692 2221 231 2155 1845 60 60 33 33 1779 160 12 177 219 1945 1967 18 95 1710 0.5 20500 2400
    HIU30/1965 YI 32 1965N  1696 2145 184 2085 1835 56 56 33 33 126 48 136 170 1913 1939 16 108 1728 2055 1350
    HIU45/2000 133.45.2000.**  1696 2221 231 2155 1845 60 60 33 33 1779 160 12 177 219 2033 2055 16 107 1712 0.5 20500 2400
    HIU25/2000 1728 2181 147 2115 1875 44 44 33 33 117 30 117 138 1963 1974 16 109 1744 -0.5 14500 1202
    HIU20/2000 1760 2147 132 2095 1895 54 54 26 26 106 9 106 123 1969 1968 16 111 1776 -0.5 12100 902
    HIU20/2000Y YI 22 2000N  1778 2138 130 2090 1890 72 72 26 26 88 32 98 117 1962 1974 14 129 1806 1995 745
    HIU30/2240 1908 2458 181 2380 2085 40 40 39 39 139 9 139 172 2199 2210 18 107 1926 -0.5 19500 2010
    HIU45/2240 133.45.2240.**  1920 2461 231 2395 2085 60 60 33 33 2019 160 12 177 219 2273 2295 16 121 1936 0.5 23100 2700
    HIU45/2240Y 134.45.2240.**  1926 2461 231 2395 2085 60 60 33 33 2019 160 12 177 219 2185 2207 18 108 1944 0.5 23100 2700
    HIU25/2240 1944 2421 147 2355 2115 48 48 33 33 117 30 117 138 2203 2214 18 109 1962 -0.5 16250 1406
    HIU20/2230 YI 22 2230N  2002 2368 130 2320 2120 80 80 26 26 88 32 98 117 2192 2204 14 145 2030 2220 850
    HIU30/2405 YI 32 2405N  2124 2585 184 2525 2275 64 64 33 33 126 48 136 170 2353 2379 18 120 2160 14500 1690
    HIU30/2500 2178 2718 181 2640 2345 44 44 39 39 139 9 139 172 2459 2470 18 122 2196 -0.5 21700 2210
    HIU45/2500 133.45.2500.**  2178 2721 231 2655 2345 72 72 33 33 2279 160 12 177 219 2533 2555 18 122 2196 0.5 25800 3000
    HIU45/2500Y 134.45.2500.**  2180 2721 231 2655 2345 72 72 33 33 2279 160 12 177 219 2445 2467 20 110 2200 0.5 25800 3000
    HIU25/2500 2214 2681 147 2615 2375 54 54 33 33 117 30 117 138 2463 2474 18 124 2232 -0.5 18150 1545
    HIU40/2433 7397/2210K  2216 2650 220 2590 2276 56 40 M30 33 27 197 193 2392 2380 16 135 2050 302
    HIU25/2500Y YI 25 2500N  2220 2664 148 2604 2370 56 56 33 33 102 36 112 134 2456 2478 20 113 2260 14000 1320
    HIU30/2500 YI 32 2500N  2220 2680 148 2620 2370 72 72 33 33 126 48 136 170 2448 2474 20 113 2260 15500 1700
    HIU20/2490 YI 22 2490N  2250 2628 130 2580 2380 84 84 26 26 88 32 98 117 2452 2464 18 127 2286 13000 950
    HIU30/2800 2460 3018 181 2940 2645 48 48 39 39 139 9 139 172 2759 2770 20 124 2480 -0.5 24500 2542
    HIU40/2800 2460 3038 220 2960 2635 48 48 39 39 170 10 170 210 2750 2763 20 124 2480 -0.5 28250 3213
    HIU45/2800Y 134.45.2800.**  2480 3021 231 2955 2645 72 72 33 33 2579 160 12 177 219 2745 2767 20 125 2500 0.5 28800 3400
    HIU45/2800 133.45.2800.**  2484 3021 231 2955 2645 72 72 33 33 2579 160 12 177 219 2833 2855 18 139 2502 0.5 28800 3400
    HIU25/2800 2500 2981 147 2915 2675 60 60 33 33 117 30 117 138 2763 2774 20 126 2520 -0.5 20450 1767
    HIU30/2800Y YI 32 2800N  2508 2980 184 2920 2670 88 88 33 33 126 48 136 170 2748 2774 22 116 2552 20000 1960
    HIU25/2800Y YI 25 2800N  2520 2964 148 2904 2670 64 64 33 33 102 36 112 134 2756 2778 20 128 2560 15500 1500
    HIU40/2860 YI 40 2860N  2520 3072 226 3000 2700 68 68 39 39 160 56 170 212 2792 2826 24 107 2568 27000 2900
    HIU20/2800 YI 22 2800N  2556 2938 130 2890 2690 96 96 26 26 88 32 98 117 2762 2774 18 144 2592 16500 1110
    HIU45/2900 7397/2700G2  2700 3150 255 3070 2750 40 70 32 32 40 225 215 2852 2556 20 132 2920 423
    HIU45/2900Y 7397/2700G2K  2700 3150 255 3070 2750 72 72 32 32 40 225 215 2852 2856 20 132 2920 423
    HIU45/2900Y1 7397/2700GK1  2700 3150 255 3070 2755 76 80 38 38 40 225 215 2852 2856 20 132 2920 423
    HIU45/2900Y2 7397/2700G2K2  2700 3150 255 2070 2750 72 72 33 33 40 225 215 2852 2862 20 132 2920 423
    HIU45/2900Y3 7397/2700G2K3  2700 3150 255 3070 2750 8 2 32 M30 40 225 215 2852 2856 20 132 2920 423
    HIU70/3125 2706 3450 370 3350 2925 80 90 M48 M48 2810 225 30 290 340 3045 3065 22 124 2728 0.5 60000 7082
    HIU25/3015 YI 25 3015N  2720 3179 148 3119 2885 72 72 33 33 102 36 112 134 2971 2993 20 138 2760 17000 1650
    HIU50/3150 2736 3415 268 3325 2950 48 48 45 45 203 10 203 258 3090 3104 24 115 2760 -0.5 36400 5128
    HIU50/3150Y 134.50.3150.**  2750 3432 270 3342 2958 72 72 45 45 2868 180 12 205 258 3087 3104 22 126 2772 0.5 35900 5000
    HIU50/3150Y3 133.50.3150.12K1  2754 3432 270 3342 2958 60 60 39 39 2868 180 12 220 258 3086 3103 18 154 2772 0.5 35750 5174
    HIU50/3150Y4 134.50.3150.11K  2759 3432 270 3342 2958 72 72 45 45 2868 180 12 220 258 3086 3103 22 126 2772 0.5 35750 5104
    HIU50/3150Y5 133.50.3150.**  2760 3432 270 3342 2958 72 72 45 45 2868 180 12 205 258 3196 3213 20 139 2780 0.5 35900 5000
    HIU50/3150Y1 133.50.3150.11K  2761 3432 270 3342 2958 60 60 39 39 2868 180 12 220 258 3086 3103 20 139 2780 0.5 35750 5174
    HIU50/3150Y2 134.50.3150.12K  2761 3432 270 3342 2958 60 60 39 39 2868 180 12 220 258 3086 3103 20 139 2780 0.5 35750 5174
    HIU40/3150 2794 3388 220 3310 2985 56 56 39 39 170 10 170 210 3100 3113 22 128 2816 -0.5 32000 3683
    HIU30/3150 2820 3368 181 3290 2995 56 56 39 39 139 9 139 172 3109 3120 20 142 2840 -0.5 27500 2807
    HIU30/3150Y YI 32 3150N  2860 3330 184 3270 3020 88 88 33 33 126 48 136 170 3098 3124 22 132 2904 23000 2180
    HIU50/3550 3120 3815 268 3725 3350 54 54 45 45 203 10 203 258 3490 3504 24 131 3144 -0.5 41200 5916
    HIU50/3550Y 134.50.3550.**  3146 3832 270 3742 3358 72 72 45 45 3268 180 12 202 258 3487 3504 22 144 3168 0.5 40400 5600
    HIU50/3550Y1 133.50.3550.**  3160 3832 270 3742 3358 72 72 45 45 3268 180 12 202 258 3596 3613 20 159 3180 0.5 40400 5600
    HIU30/3550 3190 3768 181 3690 3395 66 66 39 39 139 9 139 172 3509 3520 22 146 3212 -0.5 31080 3302
    HIU40/3550 3190 3788 220 3710 3385 66 66 39 39 170 10 170 210 3500 3513 22 146 3212 -0.5 36000 4171
    HIU 30/3550Y YI 32 3550N  3256 3730 184 3670 3420 98 98 33 33 126 48 136 170 3498 3524 22 150 3300 26000 2470
    HIU25/3750 YI 25 3750N  3454 3914 148 3854 3620 88 88 33 33 102 36 112 134 3706 3728 22 159 3498 21500 2020
    HIU50/4000 3576 4265 268 4175 3800 60 60 45 45 203 10 203 258 3940 3954 24 150 3600 -0.5 46200 6623
    HIU50/4000Y 134.50.4000.**  3600 4282 270 4192 3908 80 80 45 45 3718 180 12 202 258 3937 3954 25 145 3625 0.5 45600 6400
    HIU50/4000Y1 133.50.4000.**  3608 4282 270 4192 3908 80 80 45 45 3718 180 12 202 258 4046 4063 22 165 3630 0.5 45600 6400
    HIU40/4000 3624 4238 220 4160 3835 72 72 39 39 170 10 170 210 3950 3963 24 152 3648 -0.5 40100 4810
    HIU40/4000Y YI 40 4000N  3648 4212 226 4140 3740 96 96 39 39 160 56 170 212 3932 3966 24 154 3696 35000 4100
    HIU30/4000 3652 4218 181 4140 3845 72 72 39 39 139 9 139 172 3959 3970 22 167 3674 -0.5 35080 3664
    HIU30/4000Y YI 32 4000N  3696 4180 184 4120 3870 108 108 33 33 126 48 136 170 3948 3974 22 170 3740 27500 2850
    HIU25/4300 YI 25 4300N  4004 4464 148 4404 4170 100 100 33 33 102 36 112 134 4256 4278 22 184 4048 24300 2260
    HIU50/4500 4080 4765 268 4675 4300 68 68 45 45 203 10 203 258 4440 4454 24 171 4104 -0.5 54800 7427
    HIU50/4500Y 134.50.4500.**  4100 4782 270 4692 4308 80 80 45 45 4218 185 12 202 258 4437 4454 25 165 4125 0.5 54450 6400
    HIU50/4500Y1 133.50.4500.**  4114 4782 270 4692 4308 80 80 45 45 4218 185 12 202 258 4546 4563 22 188 4136 0.5 54450 6942
    HIU40/4500 4128 4738 220 4660 4335 84 84 39 39 170 10 170 210 4450 4463 24 173 4152 -0.5 45450 5367
    HIU85/4595 3-945G2  4190 5000 430 4880 4310 66 72 44 44 49 400 381 4410 4482 25 164 0.35 10506 1116
    HIU25/4610 YI 25 4610N  4312 4774 148 4714 4480 108 108 33 33 102 36 112 134 4566 4588 22 198 4356 25500 2490
    HIU40/4915 YI 40 4915N  4560 5127 226 5055 4755 116 116 39 39 160 56 170 212 4847 4881 24 192 4608 44300 5020
    HIU50/5000 4584 5265 268 5175 4800 78 78 45 45 203 65 203 258 4940 4954 24 192 4608 -0.5 58200 8182
    HIU50/5000Y YI 50 5000N  4584 5260 280 5170 4800 92 92 49 49 202 68 212 266 4914 4957 24 193 4632 51800 7980
    HIU50/5600 5184 5865 268 5775 5400 90 90 45 45 203 65 203 258 5540 5554 24 217 5208 -0.5 65400 9317
    HIU50/6300 5880 6565 268 6475 6100 100 100 45 45 203 65 203 258 6240 6254 24 246 5904 -0.5 73800 10555
    HIU50/6735 6312 7000 268 6910 6535 108 108 45 45 203 65 203 258 6675 6689 24 264 6336 -0.5 78900 11330
