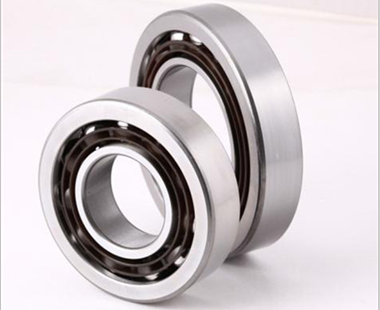

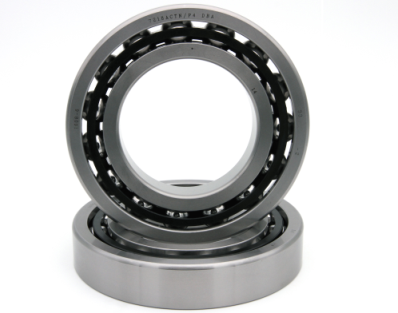

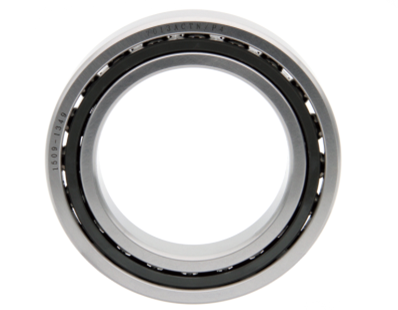

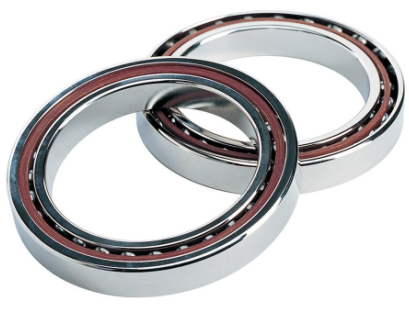

YDPB高精度高速角接触球轴承 H719系列;HC719系列;H70系列;HC70系列;B70系列
1、结构特点: 采用小球设计的高速系列;
2、套圈材料:采用国产高纯净轴承钢,配合特殊的热处理工艺,冷处理工艺以及材料改性技术,使得该系列轴承疲劳寿命大幅度提高。
3、接触角: 分15º和25º,成对使用可承受轴向负荷和径向负荷或合成负荷。
4、保持架:外圈引导的酚醛树脂夹布胶木保持架;可长期在80°以下稳定工作。
5、滚动体材质:钢球(H719,H70,B70) 陶瓷球(HC719,HC70) 一般中高速工况推荐选用钢球,高速及特殊工况可选用陶瓷球。
6、速度因子: 滚动体为钢球时(H719,H70,B70)
油脂润滑 DmN≤1200000 即 极限转速N≤1200000/Dm
Dm—轴承中径 油(***少量)润滑 DmN≤1800000
滚动体为陶瓷球时(HC719,HC70)
油脂润滑 DmN≤1400000 即 极限转速N≤1400000/Dm
Dm—轴承中径 油(***少量)润滑 DmN≤2200000
7、适用范围: 此类轴承适用范围很广;主要用于高转速,高精度旋转等工况,例如:数控加工中心主轴,磨削用高速电主轴,磨床砂轮主轴,高速精密机械等。可提供预装油脂的密封式轴
型号 | 外形尺寸 | 〆25o | 保持架材料 | |||
d | D | B | 额定承载 | 极限转速 | ||
Cr Cor | Grease Oil | |||||
mm | KN | r/min | ||||
50BNR10S | 50 | 80 | 16 | 12.2 9.9 | 21600 30800 | 尼龙 |
55BNR10S | 55 | 90 | 18 | 15.1 12.5 | 19400 27600 | 尼龙 |
60BNR10S | 60 | 95 | 18 | 15.6 13.7 | 18100 25900 | 尼龙 |
65BNR10S | 65 | 100 | 18 | 16.2 14.8 | 17000 24300 | 尼龙 |
70BNR10S | 70 | 110 | 20 | 22.3 19.8 | 15600 22300 | 尼龙 |
75BNR10S | 75 | 115 | 20 | 22.6 20.7 | 14800 21100 | 尼龙 |
80BNR10S | 80 | 125 | 22 | 26.5 24.5 | 13700 19600 | 尼龙 |
85BNR10S | 85 | 130 | 22 | 26.8 25.7 | 13100 18700 | 尼龙 |
90BNR10S | 90 | 140 | 24 | 35.0 33.0 | 12200 17400 | 尼龙 |
95BNR10S | 95 | 145 | 24 | 35.5 34.5 | 11700 16700 | 尼龙 |
100BNR10S | 100 | 150 | 24 | 36.0 36.0 | 11200 16000 | 尼龙 |
105BNR10S | 105 | 160 | 26 | 41.0 41.0 | 10600 15100 | 尼龙 |
110BNR10S | 110 | 170 | 28 | 46.0 47.0 | 10000 14300 | 尼龙 |
120BNR10S | 120 | 180 | 28 | 47.5 50.5 | 9400 13400 | 尼龙 |
130BNR10S | 130 | 200 | 33 | 60.0 61.5 | 8500 12200 | 尼龙 |
140BNR10S | 140 | 210 | 33 | 62.5 66.5 | 8000 11500 | 尼龙 |
150BNR10S | 150 | 225 | 35 | 73.5 78.0 | 7500 10700 | 尼龙 |
