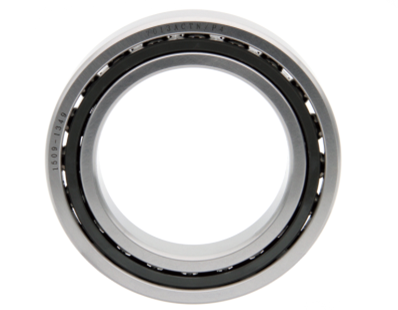

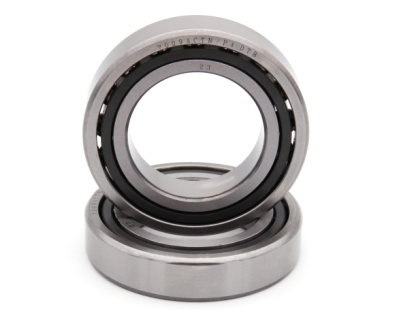

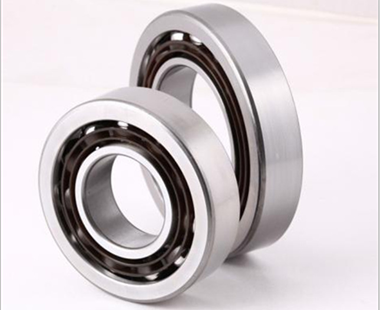

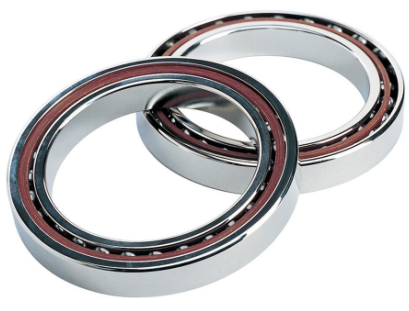

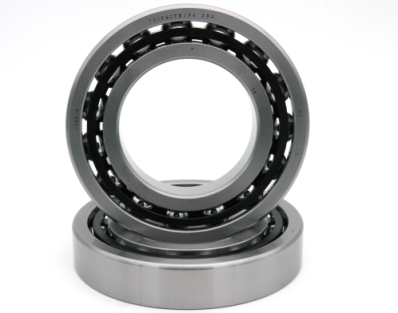

YDPB高精度高速角接触球轴承 H719系列;HC719系列;H70系列;HC70系列;B70系列
1、结构特点: 采用小球设计的高速系列;
2、套圈材料:采用国产高纯净轴承钢,配合特殊的热处理工艺,冷处理工艺以及材料改性技术,使得该系列轴承疲劳寿命大幅度提高。
3、接触角: 分15º和25º,成对使用可承受轴向负荷和径向负荷或合成负荷。
4、保持架:外圈引导的酚醛树脂夹布胶木保持架;可长期在80°以下稳定工作。
5、滚动体材质:钢球(H719,H70,B70) 陶瓷球(HC719,HC70) 一般中高速工况推荐选用钢球,高速及特殊工况可选用陶瓷球。
6、速度因子: 滚动体为钢球时(H719,H70,B70)
油脂润滑 DmN≤1200000 即 极限转速N≤1200000/Dm
Dm—轴承中径 油(***少量)润滑 DmN≤1800000
滚动体为陶瓷球时(HC719,HC70)
油脂润滑 DmN≤1400000 即 极限转速N≤1400000/Dm
Dm—轴承中径 油(***少量)润滑 DmN≤2200000
7、适用范围: 此类轴承适用范围很广;主要用于高转速,高精度旋转等工况,例如:数控加工中心主轴,磨削用高速电主轴,磨床砂轮主轴,高速精密机械等。可提供预装油脂的密封式轴
型号 | 外形尺寸 | 〆25o | 保持架材料 | |||
d | D | B | 额定承载 | 极限转速 | ||
Cr Cor | Grease Oil | |||||
mm | KN | r/min | ||||
50BER10 | 50 | 80 | 16 | 11.6 9.5 | 24700 38500 | 尼龙 |
55BER10 | 55 | 90 | 18 | 14.4 12.0 | 22100 34500 | 尼龙 |
60BER10 | 60 | 95 | 18 | 15.0 13.1 | 20700 32300 | 尼龙 |
65BER10 | 65 | 100 | 18 | 16.2 14.8 | 19400 30400 | 尼龙 |
70BER10 | 70 | 110 | 20 | 21.3 18.9 | 17800 27800 | 尼龙 |
75BER10 | 75 | 115 | 20 | 21.6 19.8 | 16900 26400 | 尼龙 |
80BER10 | 80 | 125 | 22 | 25.3 23.5 | 15700 24400 | 尼龙 |
85BER10 | 85 | 130 | 22 | 25.6 24.6 | 14900 23300 | 尼龙 |
90BER10 | 90 | 140 | 24 | 33.5 31.5 | 14000 21800 | 尼龙 |
95BER10 | 95 | 145 | 24 | 34.0 33.0 | 13400 20900 | 尼龙 |
100BER10 | 100 | 150 | 24 | 34.5 34.5 | 12800 20000 | 尼龙 |
105BER10 | 105 | 160 | 26 | 39.0 39.5 | 12100 18900 | 尼龙 |
110BER10 | 110 | 170 | 28 | 44.0 45.0 | 11500 17900 | 尼龙 |
120BER10 | 120 | 180 | 28 | 45.5 48.5 | 10700 16700 | 尼龙 |
130BER10 | 130 | 200 | 33 | 57.5 59 | 9700 15200 | 尼龙 |
140BER10 | 140 | 210 | 33 | 59.5 64.0 | 9200 14300 | 尼龙 |
150BER10 | 150 | 225 | 35 | 73.5 78.0 | 8600 13400 | 尼龙 |
