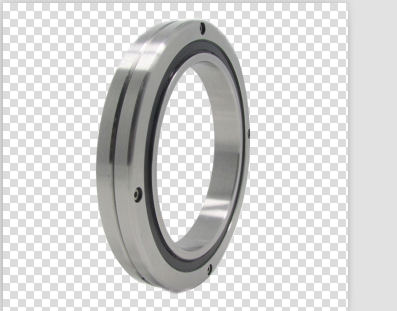

    CRBA 系列：外环分割型，由一个内环两个外半环组成,适用于内环旋转
    型号 尺寸 (mm) 油孔
    dOH (mm)    		 基本额定载荷 (kN)   靠肩尺寸 (mm)
    内径
    (d)    		 外径r (D) 宽度
    (B, T)    		 动载荷 C 静载荷 C0 da Da ra
    (max)
    CRBA 02008 20 36 8 1.5 4.1 4 22.9 30.8 0.6
    CRBA 02508 25 41 8 1.5 4.5 4.8 27.9 35.8 0.6
    CRBA 03010 30 55 10 1.5 8.2 9.2 35 46.8 0.6
    CRBA 03510 35 60 10 1.5 8.5 10 40 51.8 0.6
    CRBA 04010 40 65 10 1.5 9.3 11.6 45 56.8 0.6
    CRBA 04510 45 70 10 1.5 9.6 12.5 50 61.8 0.6
    CRBA 05013 50 80 13 2 18.9 23.4 57.2 72 0.6
    CRBA 06013 60 90 13 2 20.3 27 67 82 0.6
    CRBA 07013 70 100 13 2 21.7 30.6 77 92 0.6
    CRBA 08013 80 110 13 2 22.8 34.2 87 102 0.6
    CRBA 08016 80 120 16 2.5 30.2 44.8 92 109 0.6
    CRBA 09016 90 130 16 2.5 30.8 47.4 104 120 1
    CRBA 09020 90 140 20 2.5 39.7 60.2 104 120 1
    CRBA 10016 100 140 16 2.5 32.5 52.3 112 129 1
    CRBA 10020 100 150 20 2.5 40.4 63.6 117 132 1
    CRBA 11020 110 160 20 2.5 42.7 70.2 126 143 1
    CRBA 12016 120 150 16 2.5 28.1 50.3 126 143 1
    CRBA 12020 120 170 20 2.5 44.9 76.9 136 153 1.5
    CRBA 12025 120 180 25 2.5 66.3 109 138 158 1.5
    CRBA 13025 130 190 25 2.5 67.8 114.8 148 168 1.5
    CRBA 14025 140 200 25 2.5 69.5 120.6 161 178 1.5
    CRBA 15025 150 210 25 2.5 73.1 131.9 168 188 1.5
    CRBA 15030 150 230 30 3 114.3 187.3 181 198 1.5
    CRBA 16025 160 220 25 2.5 74.5 137.7 181 198 1.5
    CRBA 17020 170 220 20 2.5 52.3 103.6 183 203 1.5
    CRBA 18025 180 240 25 2.5 79.6 154.8 198 218 1.5
    CRBA 19025 190 240 25 2.5 54.5 113.6 203 223 1
    CRBA 20025 200 260 25 2.5 82.3 166.4 218 238 2
    CRBA 20030 200 280 30 3 122.9 242 231 248 2
    CRBA 20035 200 295 35 3 155.9 277.4 238 258 2
    CRBA 22025 220 280 25 2.5 86.3 183.5 237 259 2
    CRBA 24025 240 300 25 2.5 90.5 200.6 257 279 2
    CRBA 25025 250 310 25 2.5 91.6 206.4 267 289 2
    CRBA 25030 250 330 30 3 142 286.2 280 299 2
    CRBA 25040 250 355 40 4 207 391.8 289 311 2
    CRBA 30025 300 360 25 2.5 100.6 246.5 317 339 2.5
    CRBA 30035 300 395 35 3 191.6 407.8 337 359 2.5
    CRBA 30040 300 405 40 4 227 465.8 339 361 2.5
    CRBA 40035 400 480 35 3 219.4 523.9 426 447 2.5
