YDPB高精度高速角接触球轴承 H719系列;HC719系列;H70系列;HC70系列;B70系列
1、结构特点: 采用小球设计的高速系列;
2、套圈材料:采用国产高纯净轴承钢,配合特殊的热处理工艺,冷处理工艺以及材料改性技术,使得该系列轴承疲劳寿命大幅度提高。
3、接触角: 分15º和25º,成对使用可承受轴向负荷和径向负荷或合成负荷。
4、保持架:外圈引导的酚醛树脂夹布胶木保持架;可长期在80°以下稳定工作。
5、滚动体材质:钢球(H719,H70,B70) 陶瓷球(HC719,HC70) 一般中高速工况推荐选用钢球,高速及特殊工况可选用陶瓷球。
6、速度因子: 滚动体为钢球时(H719,H70,B70)
油脂润滑 DmN≤1200000 即 极限转速N≤1200000/Dm
Dm—轴承中径 油(***少量)润滑 DmN≤1800000
滚动体为陶瓷球时(HC719,HC70)
油脂润滑 DmN≤1400000 即 极限转速N≤1400000/Dm
Dm—轴承中径 油(***少量)润滑 DmN≤2200000
7、适用范围: 此类轴承适用范围很广;主要用于高转速,高精度旋转等工况,例如:数控加工中心主轴,磨削用高速电主轴,磨床砂轮主轴,高速精密机械等。可提供预装油脂的密封式轴承。

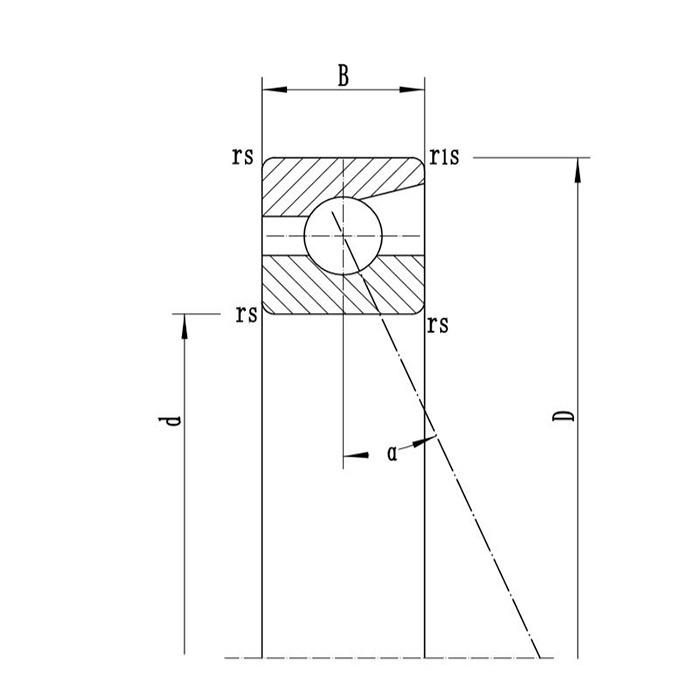

型号 | 外形尺寸 | 〆15o | |||||
d | D | B | Rsmin | R1smin | 额定承载 | 极限转速 | |
Cr Cor | Grease Oil | ||||||
mm | KN | r/min | |||||
B7000C | 10 | 26 | 8 | 0.3 | 0.15 | 3.0 1.2 | 79000 1290000 |
B7001C | 12 | 28 | 8 | 0.3 | 0.15 | 3.3 1.3 | 69000 109000 |
B7002C | 15 | 32 | 9 | 0.3 | 0.15 | 3.6 1.6 | 59000 89000 |
B7003C | 17 | 35 | 10 | 0.3 | 0.15 | 3.9 1.7 | 52000 79000 |
B7004C | 20 | 42 | 12 | 0.6 | 0.15 | 5.7 2.7 | 44000 66000 |
B7005C | 25 | 47 | 12 | 1 | 0.15 | 7.4 3.8 | 37000 55000 |
B7006C | 30 | 55 | 13 | 1 | 0.3 | 9.1 4.8 | 31000 47000 |
B7007C | 35 | 62 | 14 | 1 | 0.3 | 10.9 6.0 | 27000 42000 |
B7008C | 40 | 68 | 15 | 1 | 0.3 | 12.9 7.4 | 25000 39000 |
B7009C | 45 | 75 | 16 | 1 | 0.3 | 15.0 9.0 | 23000 37000 |
B7010C | 50 | 80 | 16 | 1 | 0.3 | 15.9 10.0 | 21000 35000 |
B7011C | 55 | 90 | 18 | 1.1 | 0.6 | 19.9 12.9 | 18000 31000 |
B7012C | 60 | 95 | 18 | 1.1 | 0.6 | 20.4 13.6 | 17000 29000 |
