YRT系列精密转台轴承的应用
YRT系列转台轴承根据结构以及使用工况的不同,可分为三大类:YRT标准转台轴承、YRTS高速转台轴承、YRTM转台轴承。

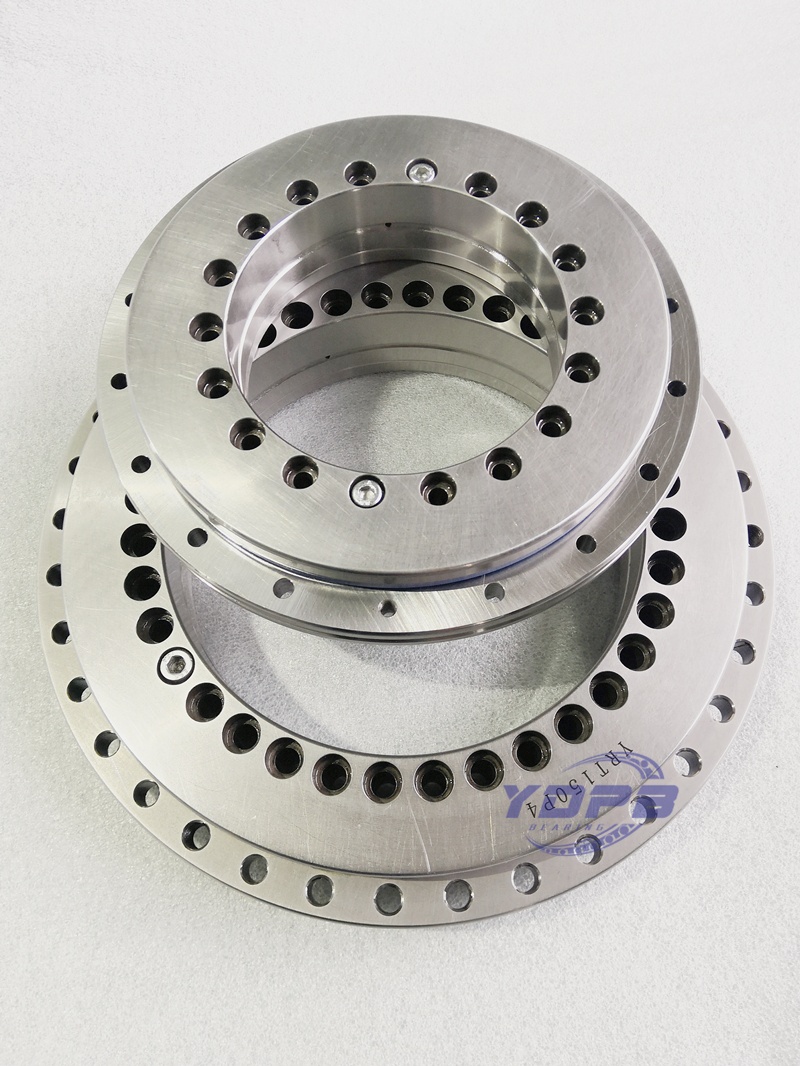

1、YRT标准转台轴承
YRT转台轴承由一个推力/向心座圈,一个推力/向心轴圈,一个推力垫圈,两个滚针保持架组件和一组向心圆柱滚子组成。 座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向、高径向承载能力。推力-向心组合结构,可同时承受双向轴向载荷、径向载荷和倾覆力矩。轴承上均布有安装孔,可使用螺栓直接安装固定。在轴承出厂时轴承已加有预载荷,安装无需调整游隙,安装简单,使用方便。YRT转台轴承系列适用于转速较低、运转周裂短、对刚性和精度要求高的场合,如回转工作台、分度头等。
2、YRTS高速转台轴承(径向带尼龙保持器、黄铜保持架、碳钢保持架、不锈钢保持架)
YRTS系列转台轴承 径向滚子采用尼龙保持器使YRTS轴承具有较高的极限转速和很低的稳定的摩擦力矩等特点,因此这种轴承适合于带有力矩的发动机上。外形结构尺寸与YRT系列相同,但内部结构异于YRT系列,这就决定了YRTS转台轴承系列转速比YRT系列高,摩擦力矩较YRT转台轴承系列低并且均匀,因此,对于需要相对较低摩擦但相对高速的场合,可选用该系列转台轴承,例如由直驱电机所驱动的轴使用的轴承。
3、YRTM转台轴承(含钢栅测量系统)
YRTM是加装钢栅尺的双向推力圆柱滚子YRT组合轴承,实现实时监控和调整双向推力圆柱滚子组合轴承的旋转精度,以保证机器运转精度高。该系列轴承基于YRT转台轴承,是在YRT转台轴承上安装了角度测量系统,以便精确测量和调整轴承旋转的角度,保证机器的运转精度。测量系统由传感器构件和测量尺构成。采用纯电感式的测量原理,信号精确,测量精度高。同时使用了安全的防护等级,测量系统在运行当中不会受到来自外部的干扰,例如灰尘烟雾、轻度油污及划痕、磁场等,工作可靠,无需过多维护,适用范围广。可应用于精密回转工作台和旋转轴、分度头、雷达、航空、航天及测量和试验中要求对角度旋转精度要求高的领域。
YRT系列精密转台轴承主要型号
YRT系列精密转台轴承主要型号如下:
1、YRT系列主要型号:
YRT50、YRT80、YRT100、YRT120、YRT150、YRT180、YRT200、YRT260、YRT325、YRT395、YRT460、YRT580、YRT650、YRT850、YRT950、YRT1030、YRT1200、YRT1800
2、YRTS高速转台轴承系列主要型号:
YRTS200、YRTS260、YRTS325、YRTS395、YRTS460、YRTS580、YRTS650
3、YRTM转台轴承主要型号:
YRTM100、YRTM150、YRTM180、YRTM200、YRTM260、YRTM325、YRTM395、YRTM460、YRTM580、YRTM650
